產品說明：
•STEVAL-A6983CV1是一款易於使用的同步單片降壓調節器，能夠向負載提供高達3 A的直流電。寬的輸入電壓範圍使該設備適用於廣泛的應用。
•該設備專為停車期間活動的應用而設計，因此它通過控制輸出電壓紋波，在輕負載下最大限度地提高效率。
•STEVAL-A6983CV1允許在200kHz-2.3 MHz範圍內選擇開關頻率，並可選擇擴展頻譜以提高EMC。
•STEVAL-A6983CV1基於峰值電流模式架構，封裝在具有內部補償的QFN16（3 x 3 mm）中，從而最大限度地降低了設計複雜性和尺寸。
•STEVAL-A6983CV1具有監測FB電壓的Power Good開路採集器。
•EN引腳提供啟用/禁用功能。禁用時，典型的停機電流為2μA。
•EN引腳一拉起，設備就被啟用，內部1.3毫秒軟啟動就會發生。
•兩個功率元件上的逐脈衝電流傳感實現了有效的恆流保護，熱關閉防止了熱流失。
A6983基於峰值電流模式架構，封裝在具有內部補償的QFN16（3 x 3 mm）中，從而將設計複雜性和尺寸降至最低。“低功耗模式”（LCM）是為停車期間活動的應用程序設計的，因此它通過受控的輸出電壓紋波在輕負載下最大限度地提高效率。“低噪聲模式”（LNM）使開關頻率恆定，並最大限度地減小輸出電壓紋波過載電流範圍，符合低噪聲應用規範，如汽車音頻。A6983允許在200 kHz至2.3 MHz範圍內選擇開關頻率，並可選擇擴展頻譜以提高EMC。A6983具有一個Power Good開路集電極，用於監測FB電壓。兩個功率元件上的逐脈衝電流傳感實現了有效的恆流保護，並且熱關閉防止了熱流失。
技術規格：
•AECQ100一級合格
•工作溫度範圍：Tj為-40至+150°C
•3.5至38 V工作輸入電壓
•從0.85 V到VIN的輸出電壓
•3A直流輸出電流
•25μA工作靜態電流
•內部補償網絡
•輕負載時效率高
•2μA關閉電流
•內部軟啟動
•高電壓VIN兼容啟用
•輸出過電壓保護
•輸出電壓順序
•熱保護
•200至2.2 MHz可編程開關頻率。最低22uF的低ESR電容器穩定
•可選擇擴展頻譜以提高EMC
•電源良好
•QFN16（3 x 3mm）封裝

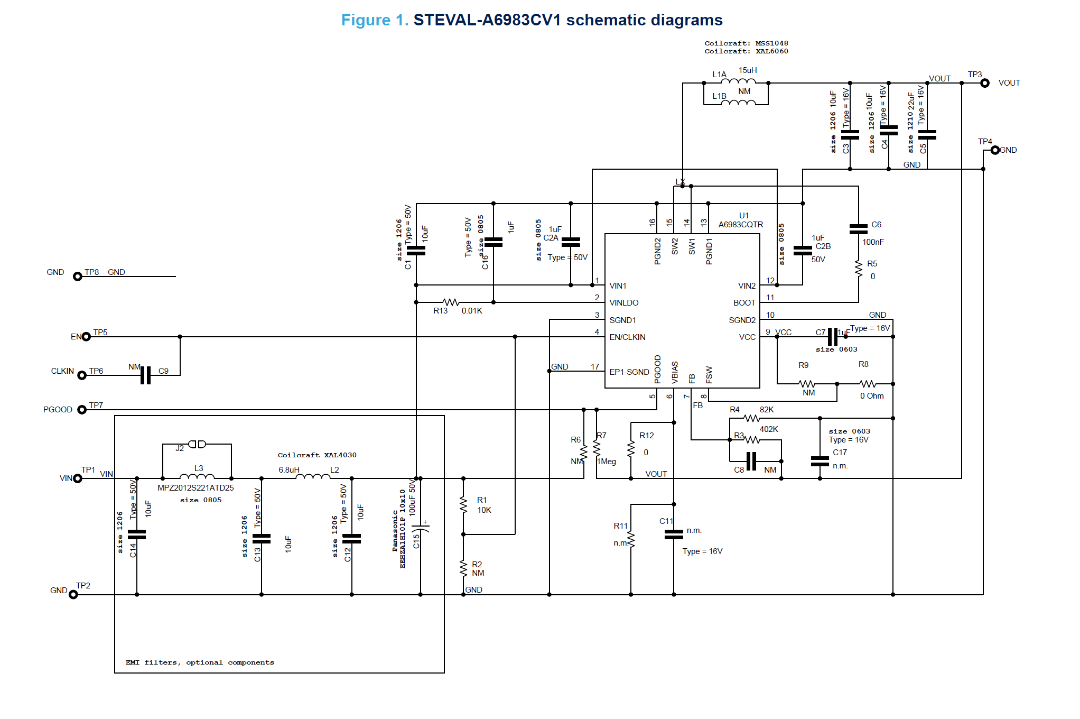

Demo板電路圖：

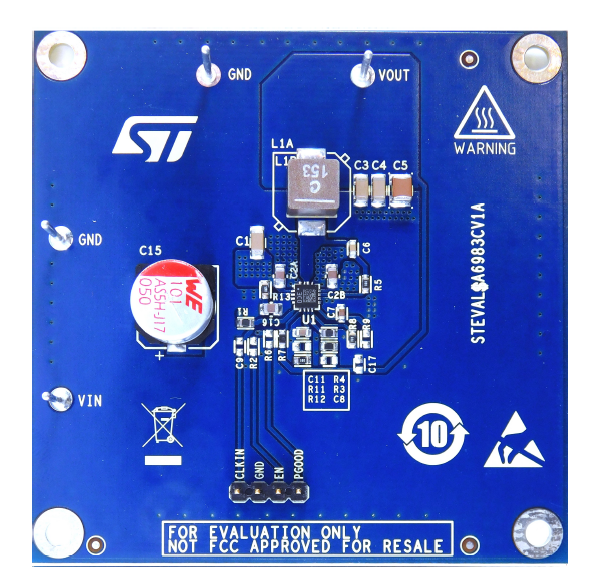

Demo板圖片：
產品鏈接：
STEVAL-A6983CV1 - Evaluation board based on DC-DC converter buck regulator A6983CQTR - STMicroelectronics
