暨2022年推出的RV1103, 瑞芯微於今年2024年針對RV1103規格再推出內建不同記憶體大小的RV1103B系列產品, 加上原本的RV1103 總共有四個型號
RV1103G1, RV1103BG1, RV1103BG2, RV1103BG3(G3 暫定可能不推廣).
除了內建DDR 大小的差異, 本文將把這四個型號的RV1103的其他的差異整理並做詳細說明.
規格相同的部分
CPU :
CPU 相同都是ARM Cortex-A7, 最高頻率為1.2GHz
MCU :
偕同處理器都是 : RISC-V 的MCU
Video output:
顯示輸出介面(Video out ) 使用使用SPI 介面的MCU 屏.
VOP :
可以支援最大螢幕解析度320x240
RGA :
都有支援RGA (Raster Graphic Acceleration) 2D 圖像處理加速器.
Ethernet:
網路介面為1組10/100 MAC RMII 內建PHY.
SDIO :
SDIO 介面相容於 SDIO3.0,資料寬度4bit. 可接WiFi chip 或是當作SD 卡介面.
Flash 介面支援 : SPI Nor/Nand Flash/eMMC 4.51 4bit 資料寬度
USB:
USB介面 為一組 USB2.0 OTG
SPI :
SPI 介面僅有一組控制器但支援兩個CS, 可用來做影像輸出接MCU 屏.
規格差異的部分
NPU :
0.5Tops 算力
RV1103 支援 int8/16
RV1103B 只支援 int8
DDR :
RV1103 只有 512Mb(64MB)DDR2 可以選擇
RV1103B 有3種DDR 可以選擇
RV1103BG1 512Mb(64MB)DDR2
RV1103BG2 1Gb(128MB)DDR3L
RV1103BG3 2Gb(256MB)DDR3L
ISP :
ISP 處理能力有些微的不同
RV1103 4M
RV1103BG1 4M
RV1103BG2 5M
RV1103BG2 4K15fps
Video in :
RV1103 影像輸入介面為 2x2lane MIPI CSI DPHY 1.5Gbps Rx 跟LVDS, 可以接MIPI/LVDS camera 或是來自其他IC 的 MIPI CSI Tx/LVDS訊號, 可以拆分2x2lane 支援雙攝像頭或是合併為4lane使用.
RV1103B 只有支援MIPI CSI 介面, 同樣可以拆分2x2lane 支援雙攝像頭.
Encoder :
RV1103編碼器支援最大4M30
RV1103B 編碼器支援最大4M15
(RV1103 系列都沒有解碼器)
IVE :
RV1103B 取消了IVE (Intelligent Video Engine) 圖形分析加速模塊
Audio codec :
RV1103有2個ADC, 1個DAC
RV1103B 的ADC/DAC 各只有一個.
RTC :
RV1103B 內建了 RTC, RV1103 則沒有內建RTC.
GPIO :
RV1103 有45個GPIO
RV1103B 只有37個GPIO
I2C :
RV1103 有3組I2C 控制器.
RV1103B有5組I2C 控制器.
PWM:
RV1103 有11組PWM.
RV1103B有3組PWM.
UART :
RV1103 有4組UART.
RV1103B有3組UART.
Package :
包裝樣式跟大小都是QFN88 (Body: 9mm x 9mm pitch 0.35)
但RV1103 跟 RV1103B 腳位配置不同, 所以沒有Pin to Pin
Application 部分RV1103B不支援AOV, RV1103 才有支援AOV.
RV1103推薦應用 :
RV1103 有著啟動速度快, 低功耗等特色.
OS 採用Linux + RTOS 方案, 首幀可以在100ms 以內收幀.
在300ms 完成AI 檢測, 運行4M15fps功耗只有230mW 非常適合經濟型AI 攝像頭的應用, 其他特色還有
低照度時攝影效果好 :
RK運動物體清晰度表現更好，無拖影和透的現象，輪廓更清晰，顏色表現更好
RK整體畫面曝光更合理, RK暗區雜訊水準更小, 支援RK AI 演算法RKIVA
智慧視頻分析（IVA: Intelligence Video Analysis）演算法SDK主要面向IPC、NVR、智慧門鈴、機器人、視訊會議等機器視覺方向提供一系列智慧分析演算法。
支援 RK AUDIO 演算法 :
AI-音訊 AI-NR
功能：AI-NR可以準確識別人聲，對雜訊進行有效的抑制，有效減少外界雜訊的干擾
應用：錄音、雙向通話
支援 AI-音訊 聲音事件檢測 :
功能：感知所處的聲音場景，識別出各個聲源分類，檢測連續音訊流中有無出現目標聲音事件。
最大延遲：哭聲檢測/警報檢測 2s，玻璃破碎檢測 0.6s
單次檢測正確率：哭聲檢測/警報檢測 > 99%，玻璃破碎檢測 > 90%
AI-音訊 嘯叫抑制、特定雜訊抑制 :
功能：抑制由於揚聲器和麥克風之間的正回饋產生的聲學嘯叫
應用：近距離APP直播、對講
可消除特定的噪音
辦公室場景（鍵盤聲、空調聲、走動聲等）
戶外場景（鳴笛聲、風聲等）
AI-音訊 語音喚醒、關鍵字識別 :
語音喚醒：在設備中預置喚醒詞，當使用者發出該語音指令時，設備便從休眠狀態中被喚醒
關鍵字識別：檢測音訊流中的單詞或短語並作出指定回應，大大提升了人機交互的效率。
語音喚醒：
支援中英文喚醒，支援定制
平均喚醒率 > 95%
關鍵字識別：
支援數十至數百個關鍵字（取決於網路大小）
平均識別率 > 95%

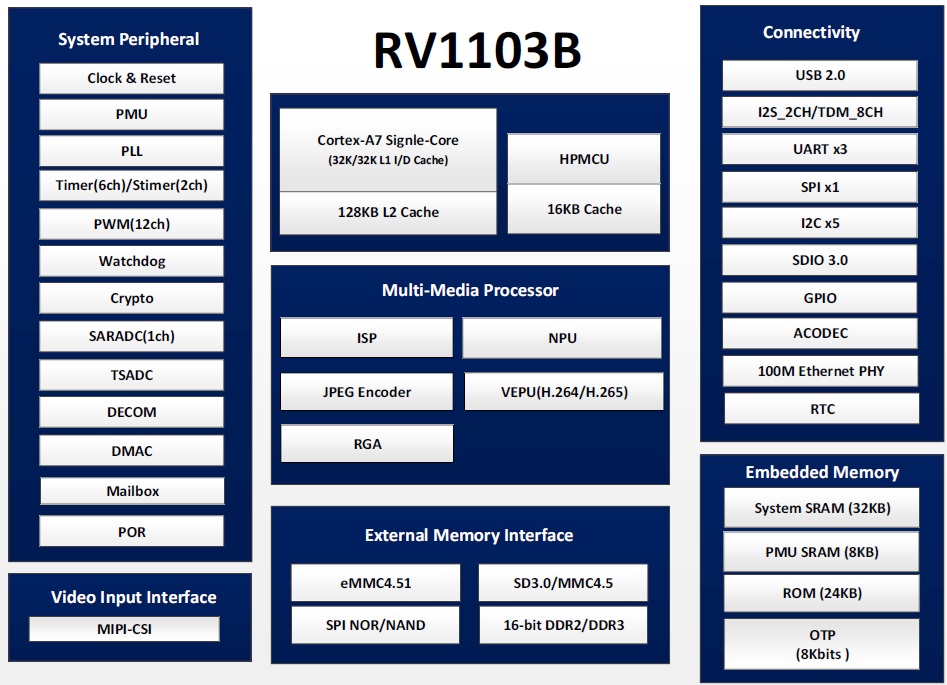

Block Diagram
