項目介紹
本次試用項目基於NXP S32K312系列核心板，旨在通過ADC（模數轉換器）採集電位器的模擬信號，控制PWM（脈寬調製）的占空比，從而實現小檯燈的手動調光功能。項目的主要目標是利用S32K312晶片的強大外設功能，結合ADC和PWM模塊，實現一個簡單的手動調光系統。通過手動調整電位器位置，藉助ADC將模擬信號轉換為數字信號，進而調整PWM的占空比，控制LED燈的亮度，達到手動調光的效果。
試用項目過程記錄
1.開發環境搭建
3.PWM外設配置

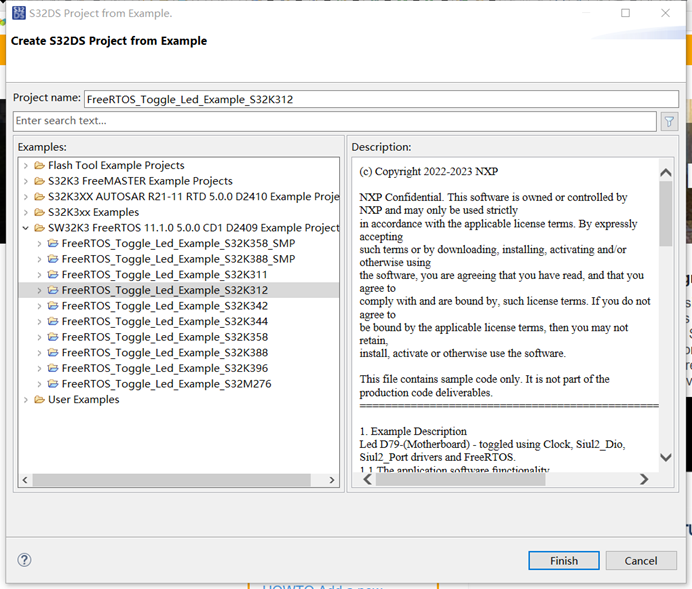

首先我們新建freertos demo工程

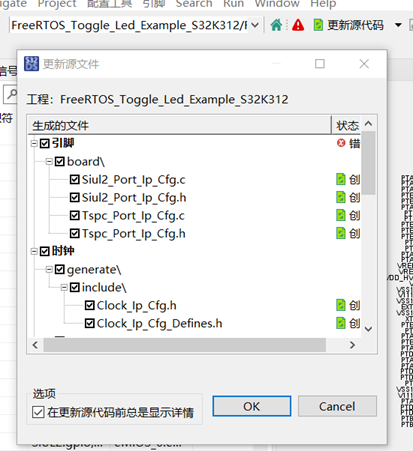

初次編譯前,記得更新源代碼

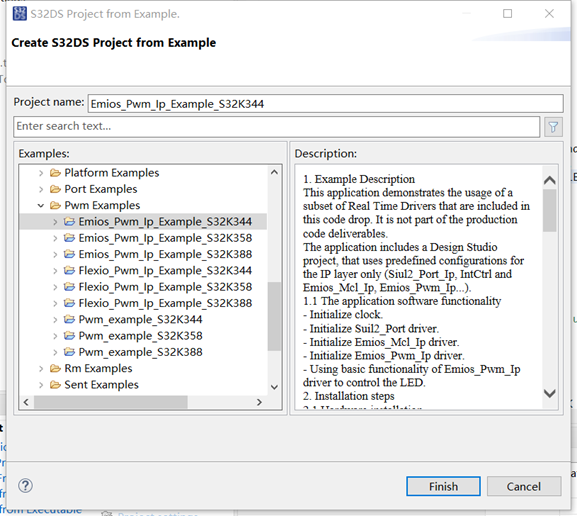

參考例程Emios_Pwm_Ip_Example_S32K344代碼,對S32K312的PWM外設進行配置

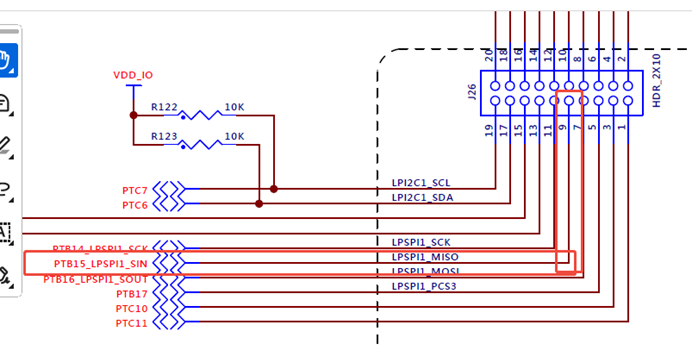

我們使用D12引腳控制LED,根據原理圖可知D12與開發板PTB15相連接。

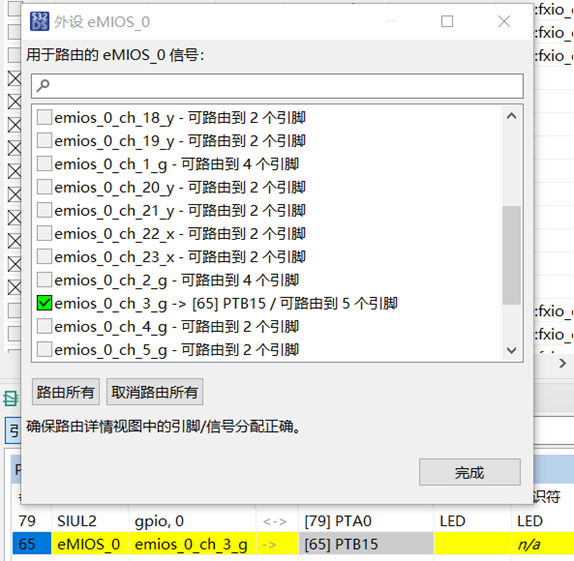

首先我們配置PTB15

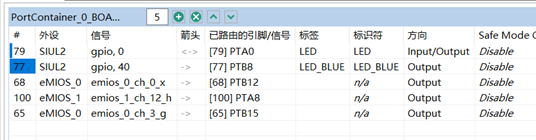

再配置剩下幾個引腳

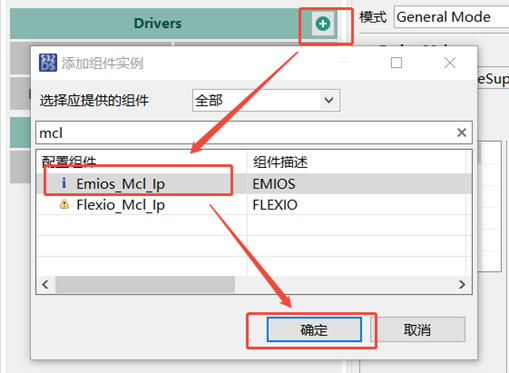

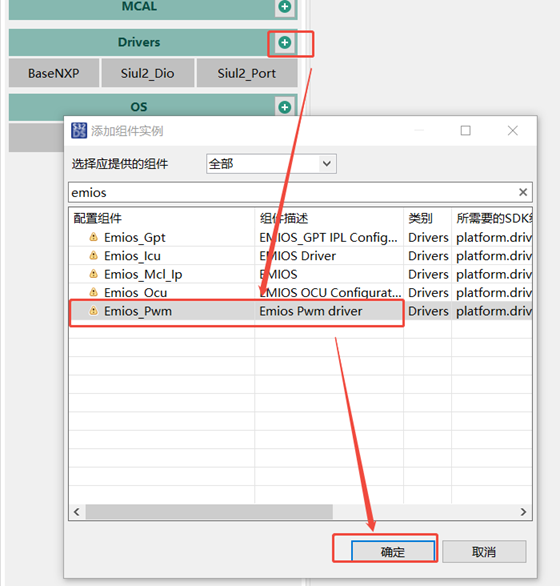

進一步添加組件Emios_Pwm及Emios_Mcl_Ip

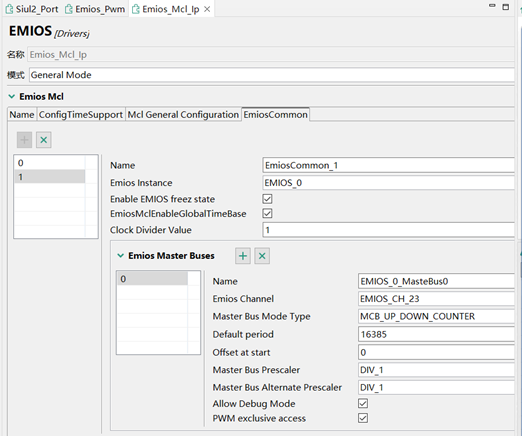

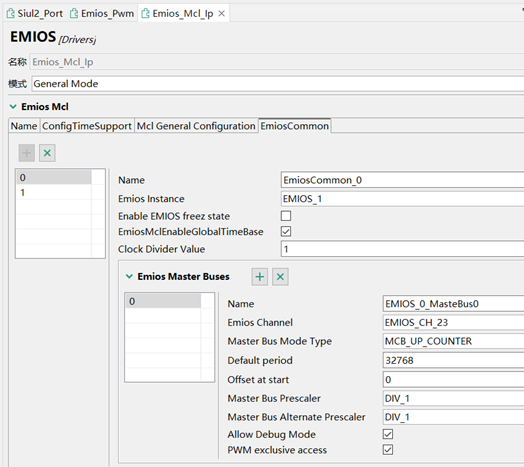

配置Emios_Mcl_Ip

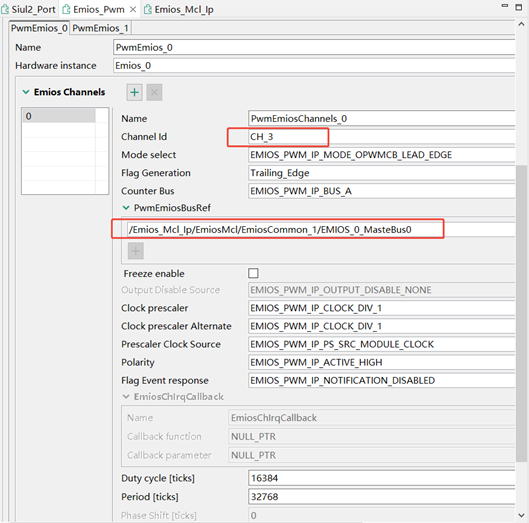

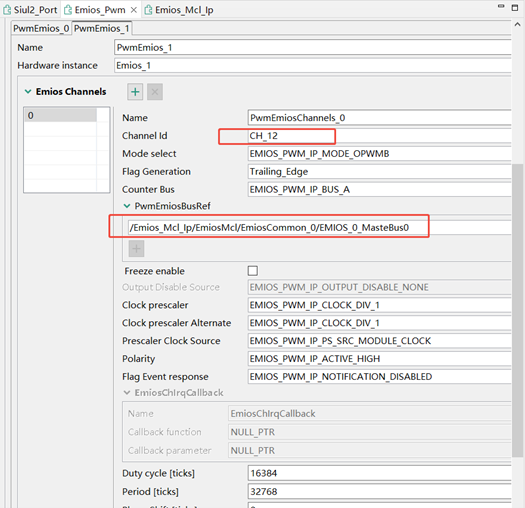

配置Emios_Pwm

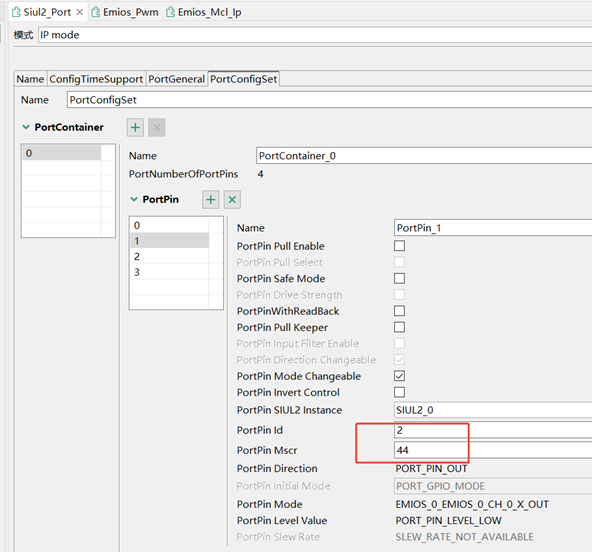

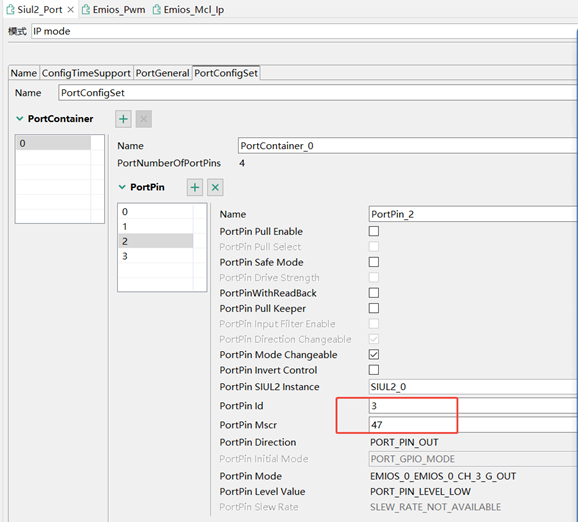

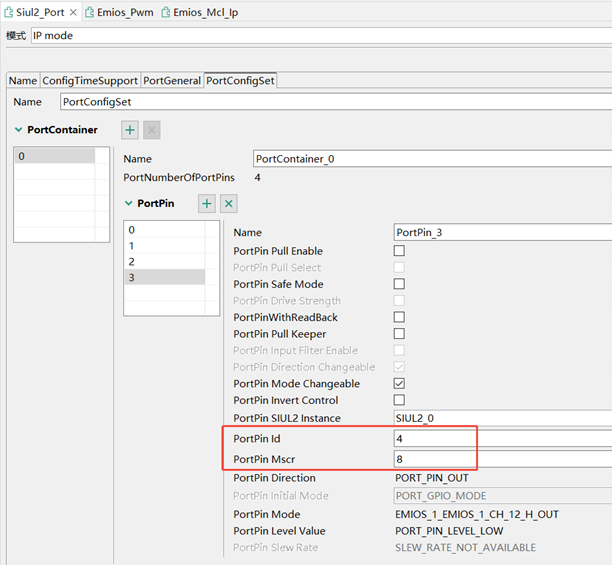

配置Siul2_Port
接下來,修改main.c代碼文件

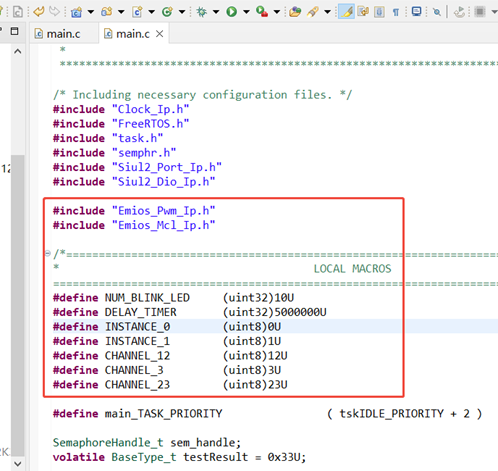

添加頭文件及宏定義

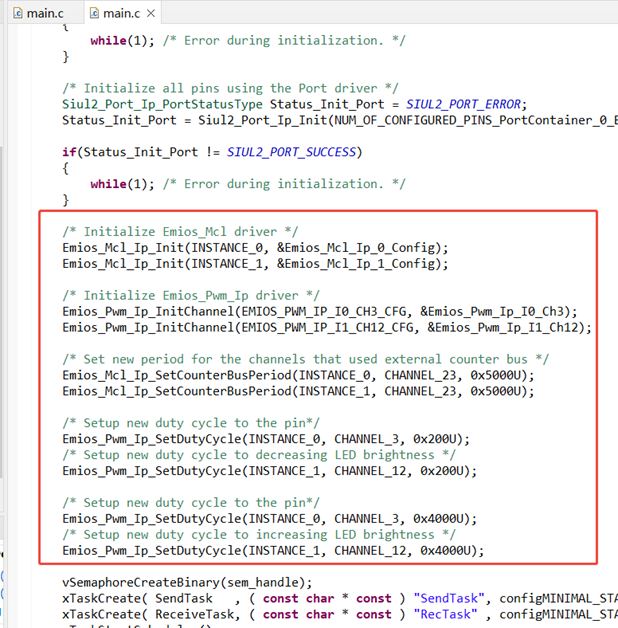

添加模塊初始化代碼

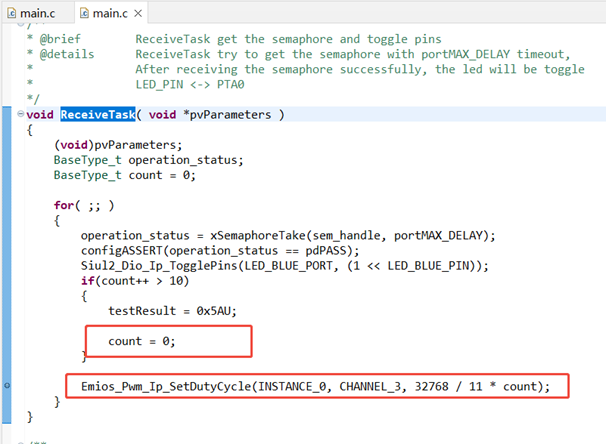

在ReceiveTask線程里添加PWM控制相關代碼
編譯並運行,可以觀察到arduino擴展板D12連接的紅色LED每隔1秒亮度會增加一些,增加到第十秒左右會自動熄滅並再次遞增亮度.
效果圖:

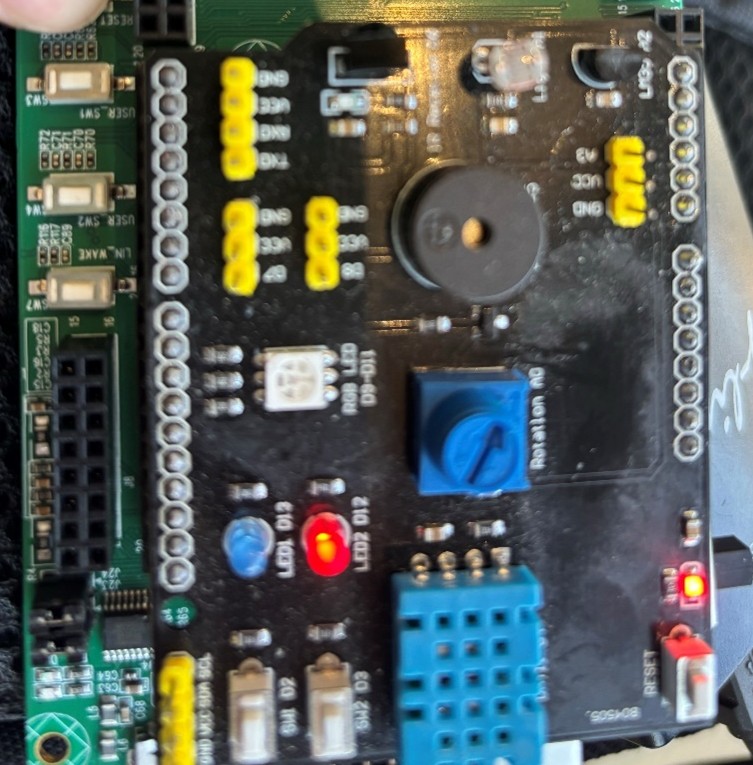

低亮度

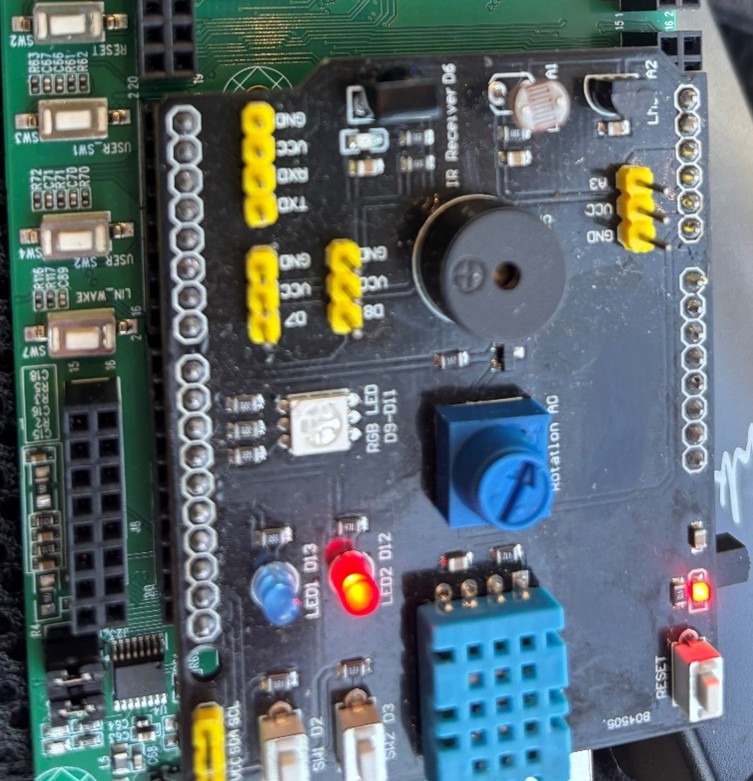

高亮度
- ADC配置
ADC模塊相關配置方法可以參照作者第三篇博文.
也可以參考以下鏈接
https://blog.csdn.net/lnniyunlong99/article/details/136059070

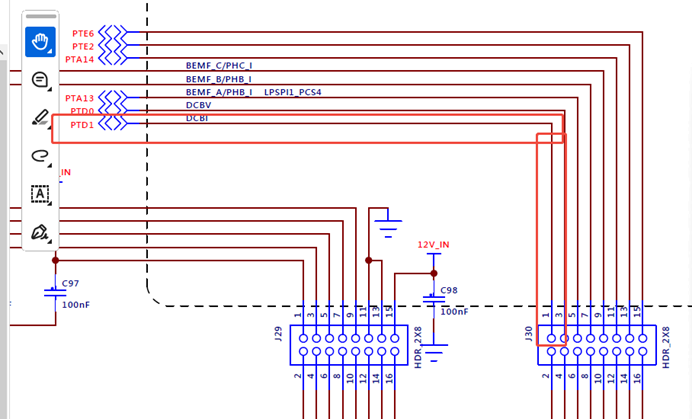

本次使用Arduino擴展板上的PA0讀取電位器上的數據,通過查看原理圖得知,Arduino擴展板的PA0連接的是晶片的PTD1引腳

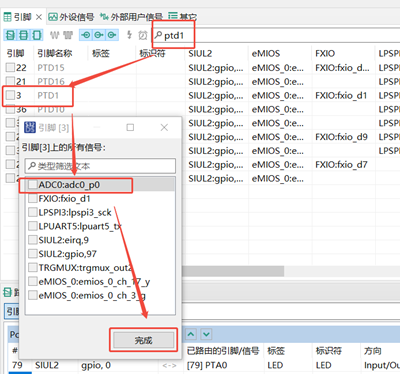

我們首先添加有關PTD1的引腳配置

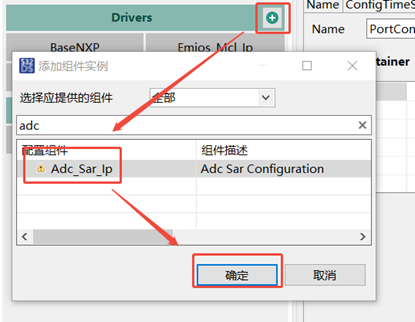

添加ADC驅動組件

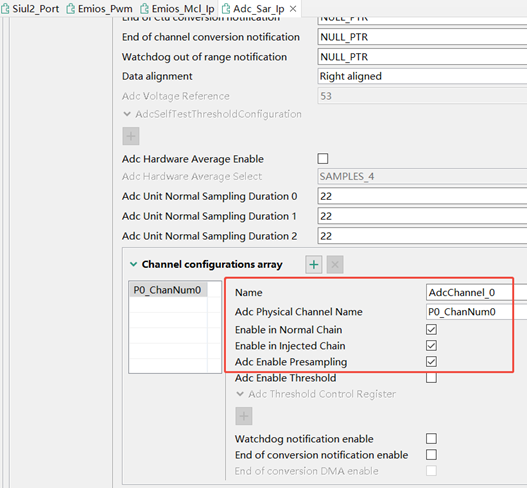

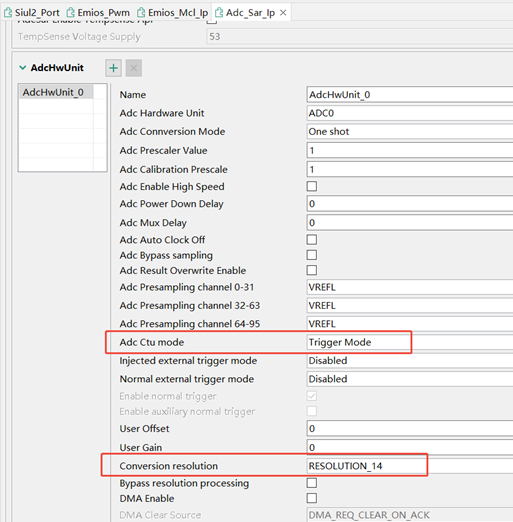

配置ADC組件
接下來修改代碼部分,編輯main.c文件

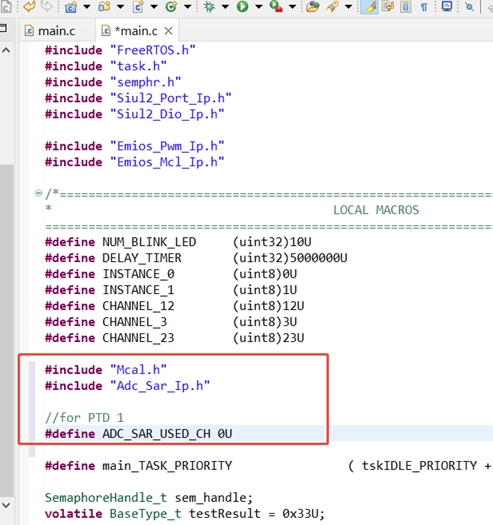

新增頭文件及宏定義

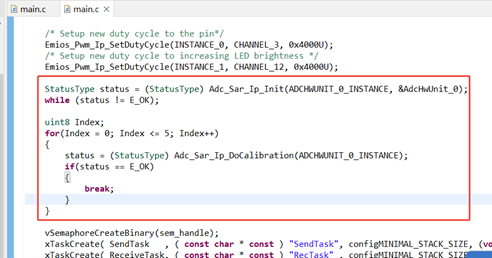

添加ADC初始化代碼

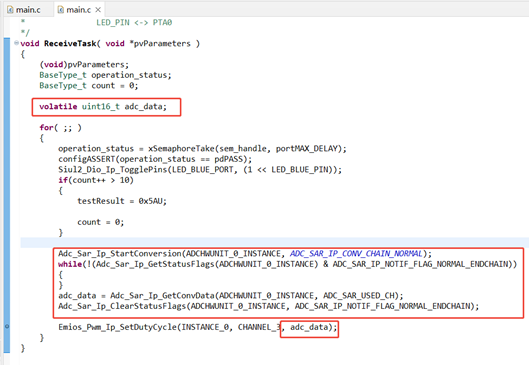

修改ReceiveTask線程中的代碼

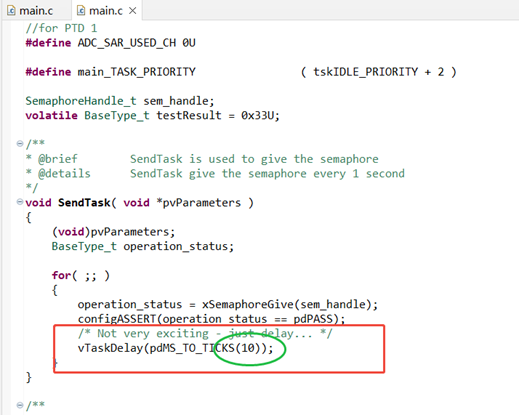

最後為了加快ADC採集頻率,需要修改SendTask線程中函數vTaskDelay函數的參數

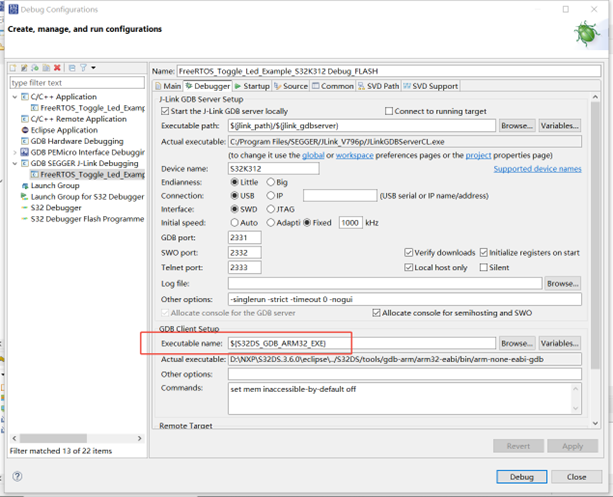

如果不能正常調試需要調整debugger相關配置
至此工程配置已完畢
成果展示

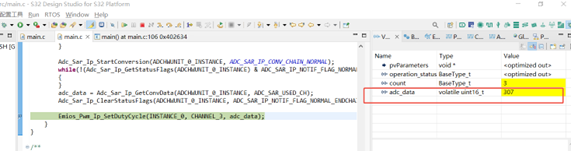

ADC讀數

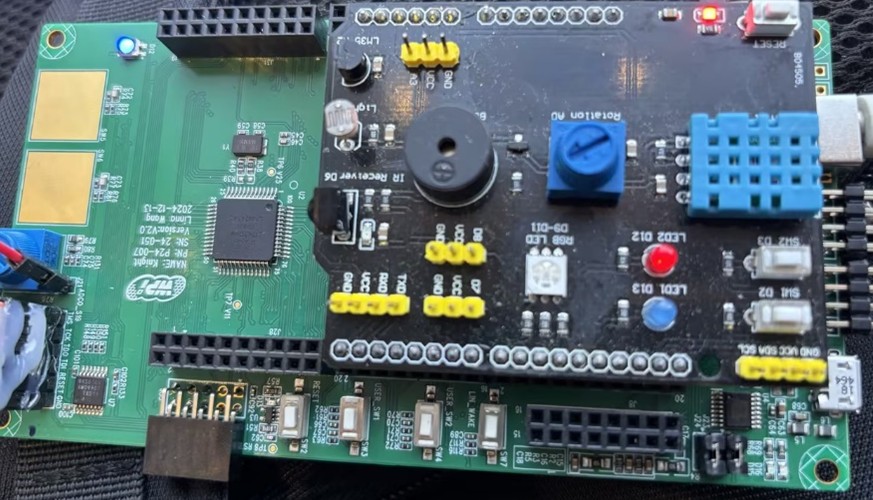

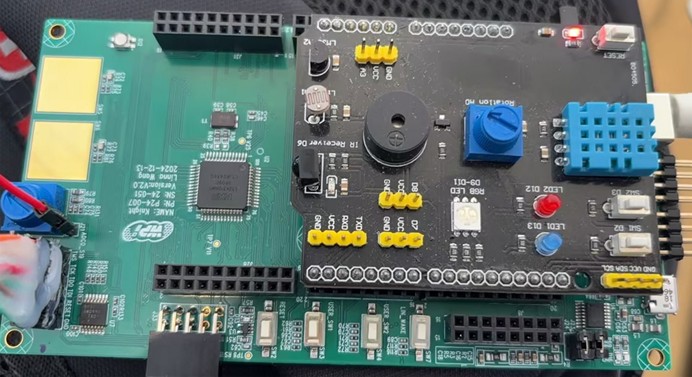

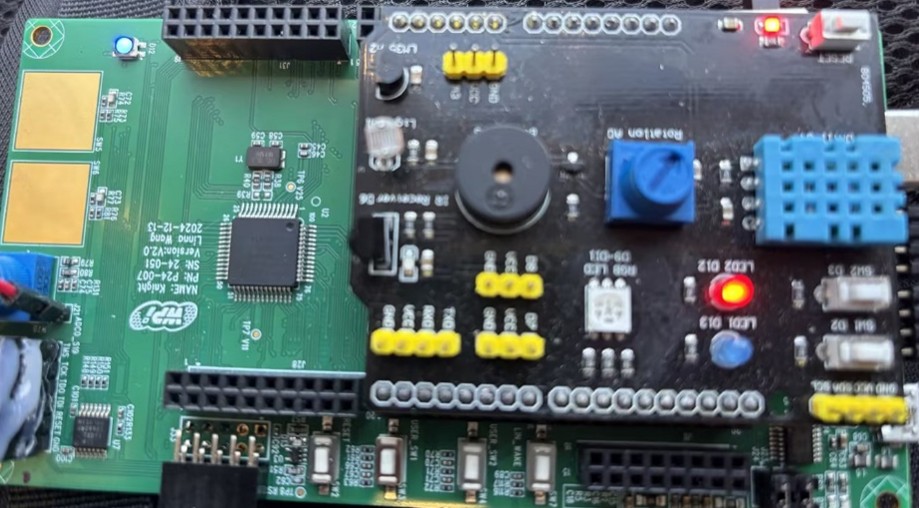

LED亮燈效果
ADC讀數
LED點亮效果
使用感受及心得
通過本次S32K312開發板的試用，我對NXP的S32K3系列晶片有了更深入的了解。S32K312晶片的外設資源豐富，尤其是ADC和PWM模塊的性能非常強大，能夠滿足複雜的控制需求。開發過程中，S32 Design Studio提供了良好的開發環境，配合NXP的RTD驅動和HAL庫，大大簡化了外設的配置和控制。
在項目開發過程中，遇到了一些挑戰，如ADC採樣精度的調整、PWM頻率的設置等。通過查閱NXP的官方文檔和社區論壇，我逐步解決了這些問題，並積累了寶貴的經驗。此外，使用Git進行代碼版本管理，幫助我在調試過程中快速回退到之前的版本，避免了重複配置的麻煩。
總體而言，S32K312開發板非常適合用於汽車電子和工業控制領域的開發，尤其是需要高性能ADC和PWM的應用場景。通過本次試用，我不僅掌握了S32K312的基本使用方法，還積累了豐富的調試經驗，為今後的項目開發打下了堅實的基礎。
S32DS最新的例程沒有適配S32K312的,只對S32K344等晶片進行了適配,雖然不能直接編譯燒錄,但對我們初學者配置S32K312晶片的相關功能仍然有很大的幫助作用.只要稍加動腦思考我相信S32K312的外設一樣也可以正常驅動起來並使用.
未來展望
在未來的項目中，我計劃進一步優化調光算法，增加更多的傳感器和控制邏輯，實現更加智能化的照明系統。同時，我也期待能夠探索S32K312晶片的其他外設功能，如CAN總線、Lin總線等，進一步提升項目的複雜度和實用性。
