NXP S32K312 開發板試用體驗第一篇

拿到開發板已經快一個月了，按理說早就應該發出第一篇帖子。不過這段時間適逢過年，加上在摸索開發板代碼時遇到了一些問題，直到將問題解決後才發出第一篇帖子。我這篇帖子是以有一定ARM開發經驗，但對S32K3系列以及Eclipse開發環境完全不熟悉的角度進行編寫的。總的來說，開發S32K312開發板需要三個軟體：S32DS開發環境（基於Eclipse開發環境，由NXP公司自行搭建的GCC編譯鏈）、RTD驅動代碼庫，以及Segger JLINK燒錄工具（因為S32K312晶片內核是ARM Cortex-M7，只要是ARM內核，都可以使用Segger JLINK燒錄工具進行燒錄）。

1. 下載S32DS&RTD驅動程式代碼庫

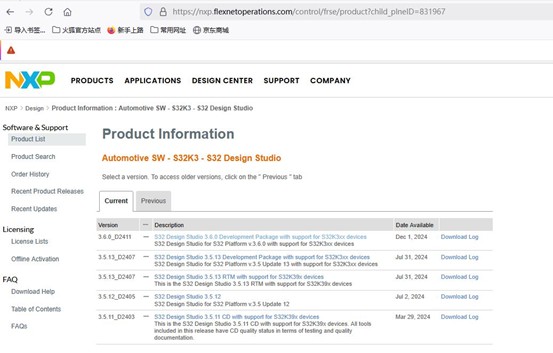

S32DS 開發環境下載地址：

https://nxp.flexnetoperations.com/control/frse/download?agree=Accept&element=6497301

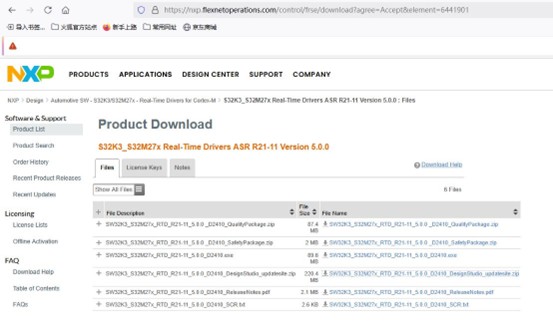

RTD5.0 驅動程式代碼庫下載地址：

https://nxp.flexnetoperations.com/control/frse/download?agree=Accept&element=6441901

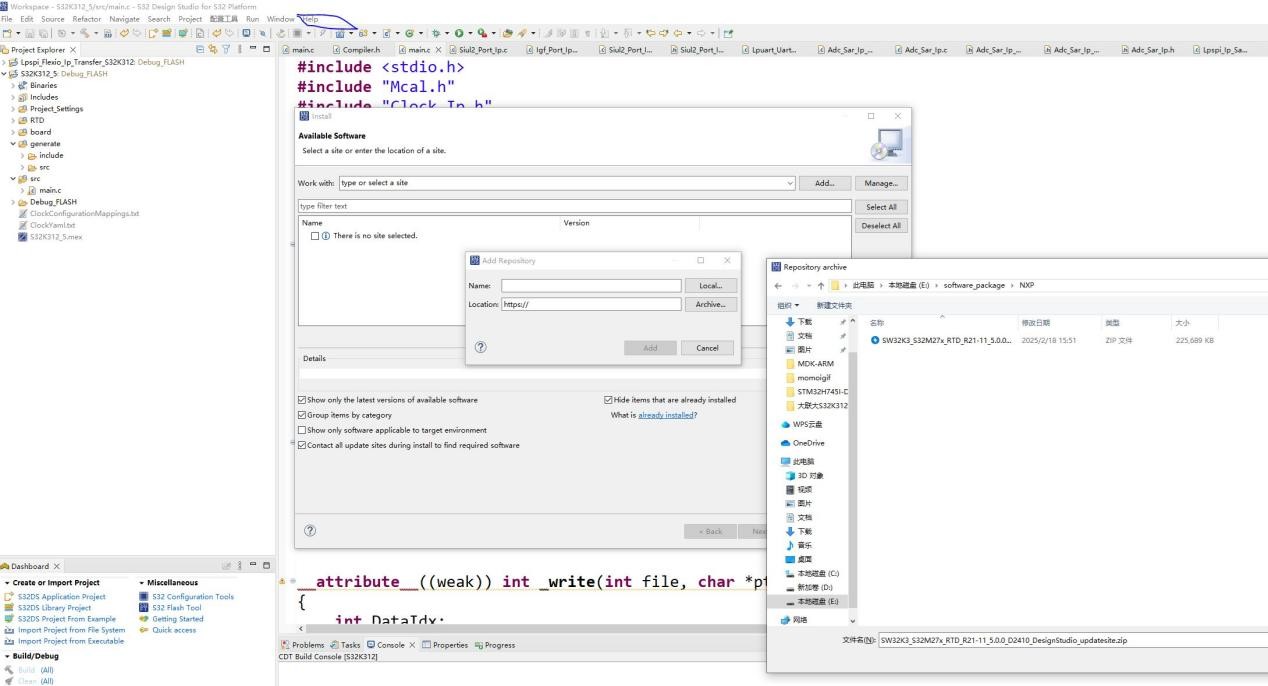

安裝RTD5.0庫需要透過Help選單中的Install New Software頁面進行：

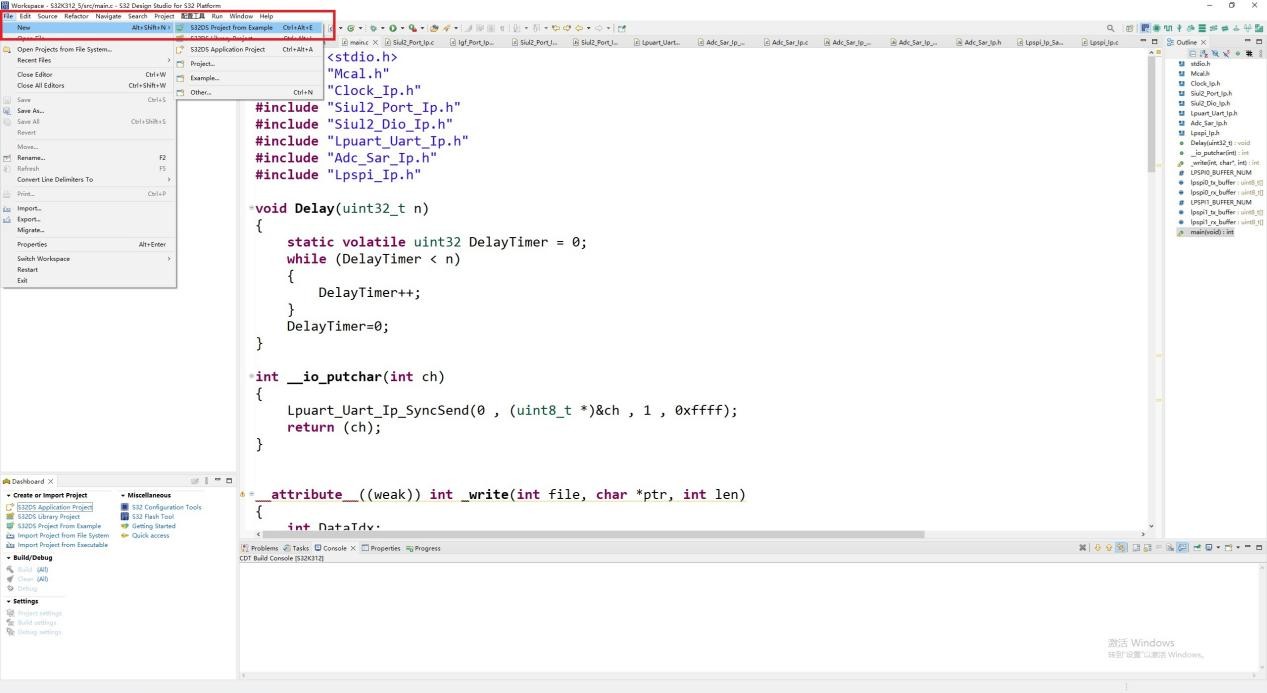

RTD5.0庫安裝完成後，可以透過新建專案的方式找到NXP原廠為S32K312開發板提供的範例程式：

但實際上這些範例程式在編譯時會找不到源文件和標頭文件，我自己不熟悉 Eclipse 開發環境，所以僅作為參考，不會將範例程式燒錄到開發板中。

2. 新建S32K312工程並燒錄

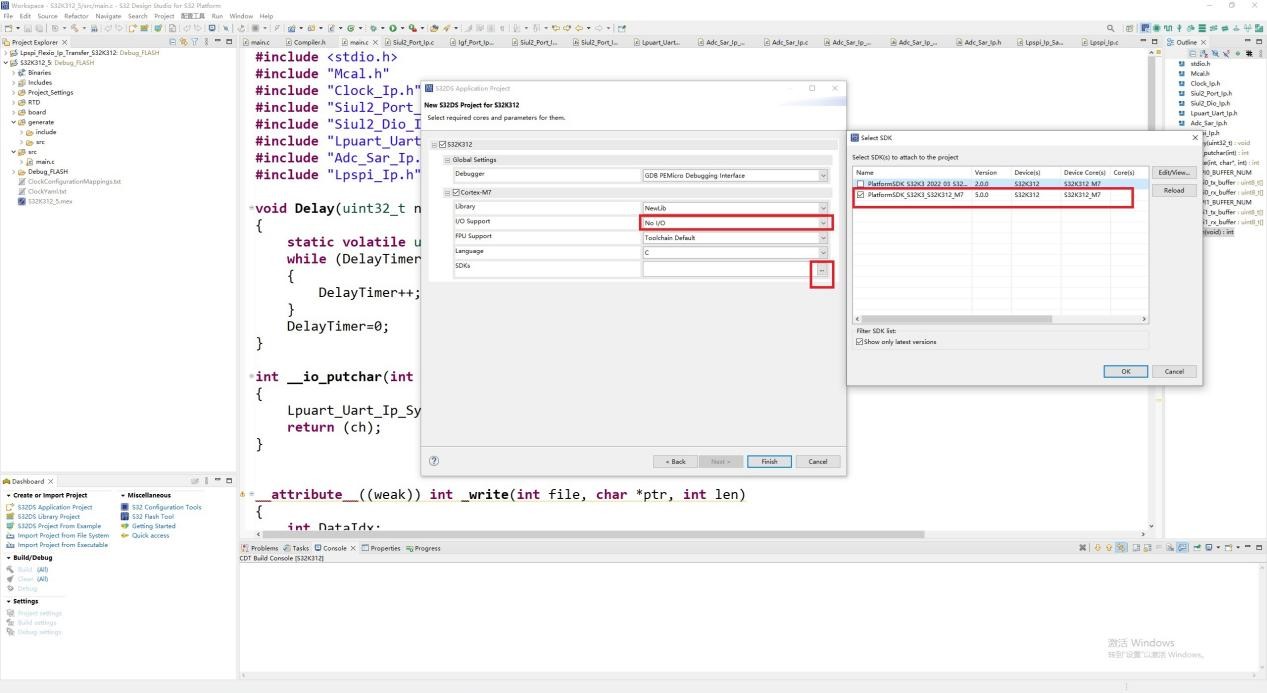

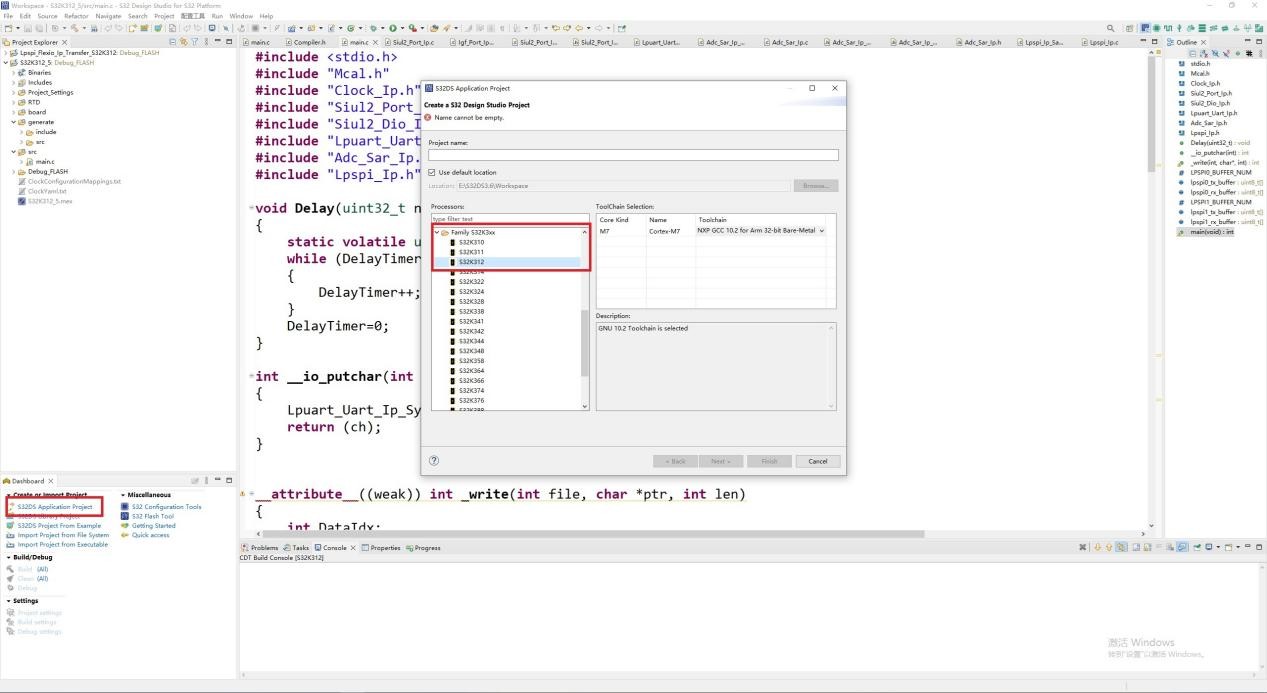

新建專案時選對MCU型號，是S32K312，RTD庫選擇最新的5.0，I/O支援選擇不支援，GDB選項隨意，反正我不使用Eclipse內部的燒錄工具進行燒錄。

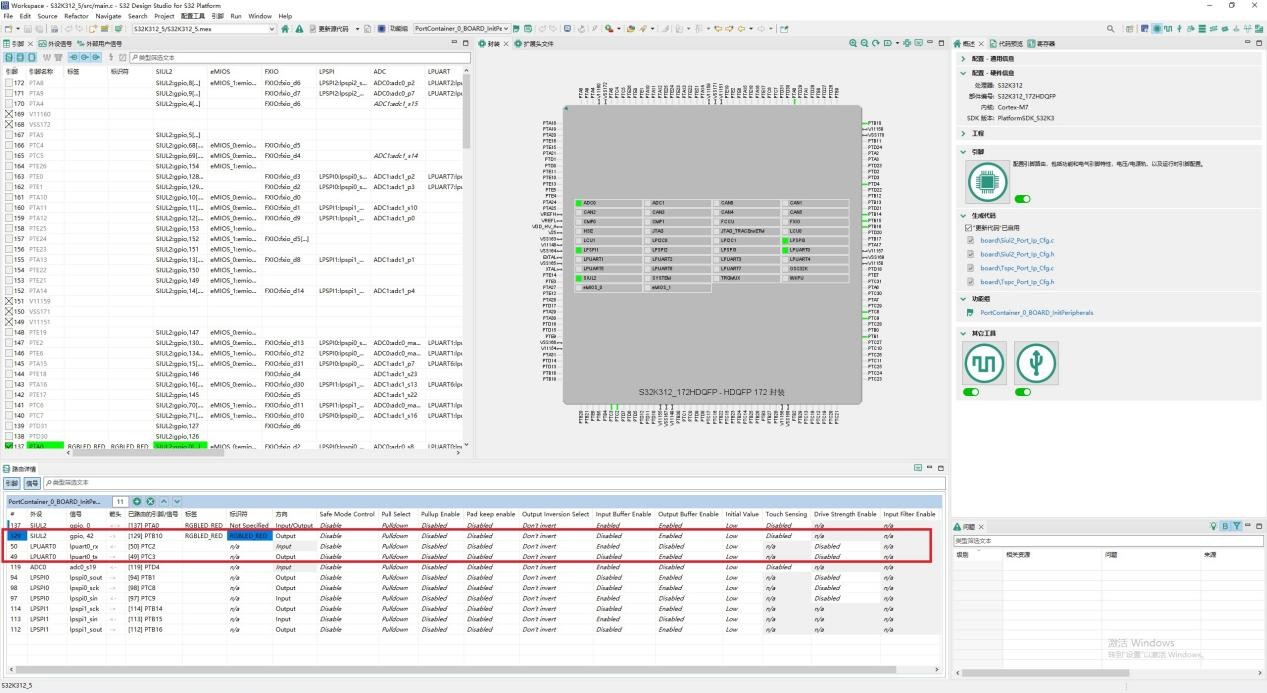

初始化 DIO 和 LPUART 所使用的引腳（PTB10 為 RGBLED 的紅色 LED，PTC2 和 PTC3 為 LPUART0 的收發引腳）：

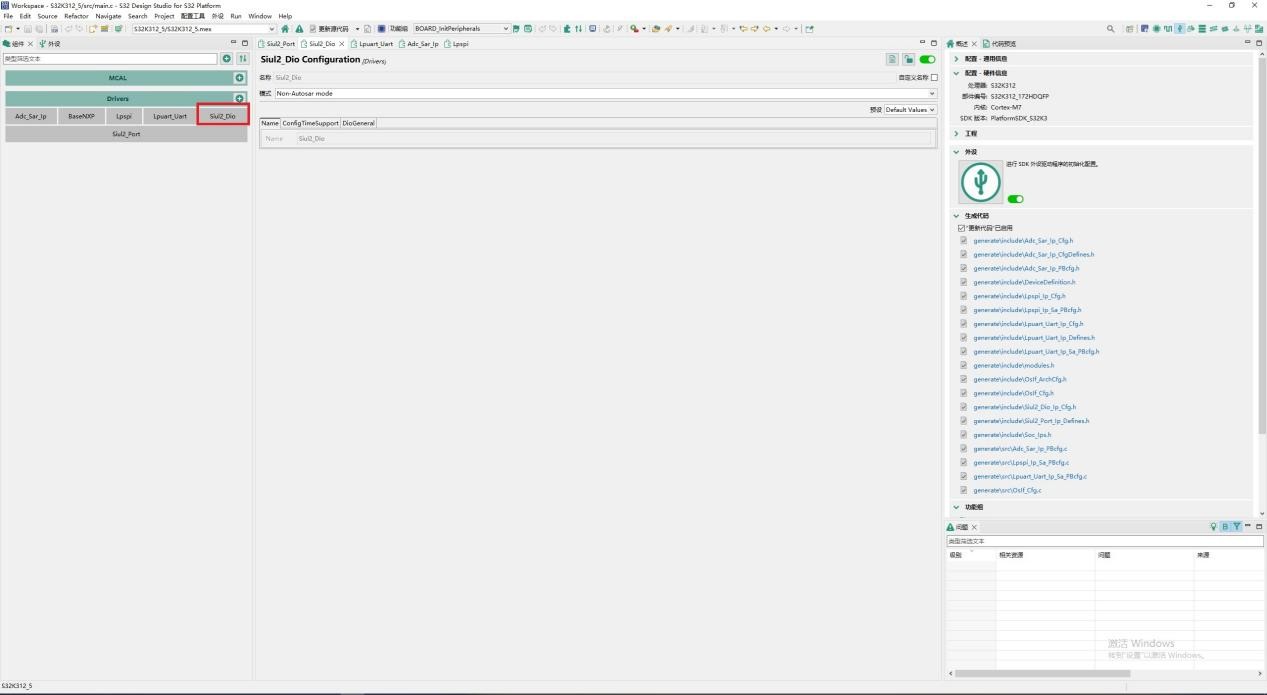

初始化DIO和LPUART模組：

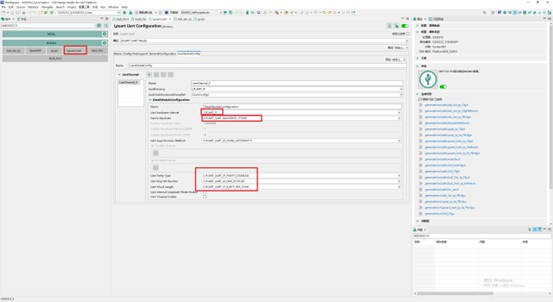

LPUART 模組需要設定波特率，我這邊設定的波特率為 115200，資料位 8，停止位 1，無奇偶校驗位。

設定完成後更新原始碼，並在 main.c 檔案中新增程式碼：

#include <stdio.h>

#include "Mcal.h"

#include "Clock_Ip.h"

#include "Siul2_Port_Ip.h"

#include "Siul2_Dio_Ip.h"

#include "Lpuart_Uart_Ip.h"

void Delay(uint32_t n)

{

static volatile uint32 DelayTimer = 0;

while (DelayTimer < n)

{

DelayTimer++;

}

DelayTimer=0;

}



int __io_putchar(int ch)

{

Lpuart_Uart_Ip_SyncSend(0 , (uint8_t *)&ch , 1 , 0xffff);

return (ch);

}





__attribute__((weak)) int _write(int file, char *ptr, int len)

{

int DataIdx;



for (DataIdx = 0; DataIdx < len; DataIdx++)

{

__io_putchar(*ptr++);

}

return len;

}



int main(void)

{



Clock_Ip_Init(&Clock_Ip_aClockConfig[0]);



Siul2_Port_Ip_Init(NUM_OF_CONFIGURED_PINS_PortContainer_0_BOARD_InitPeripherals , g_pin_mux_InitConfigArr_PortContainer_0_BOARD_InitPeripherals);



Lpuart_Uart_Ip_Init(0 , &Lpuart_Uart_Ip_xHwConfigPB_0);

printf("LPUART0.\n");

在 Eclipse 環境中覆寫 fputc 標準輸出函數，重載為 LPUART0 串口輸出。

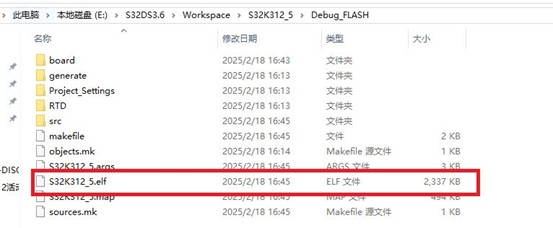

找到工程生成的ELF檔案：

使用Segger JLINK燒錄工具開啟：

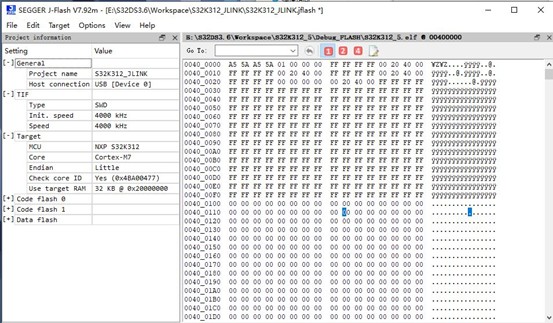

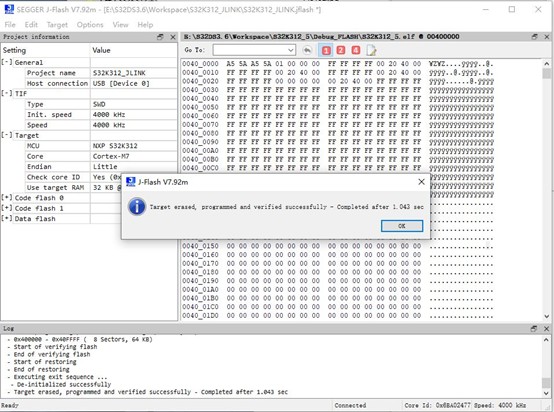

將 JLINK V9 和電源接上開發板，micro USB 接口連接電腦，按下 F7 進行燒錄：

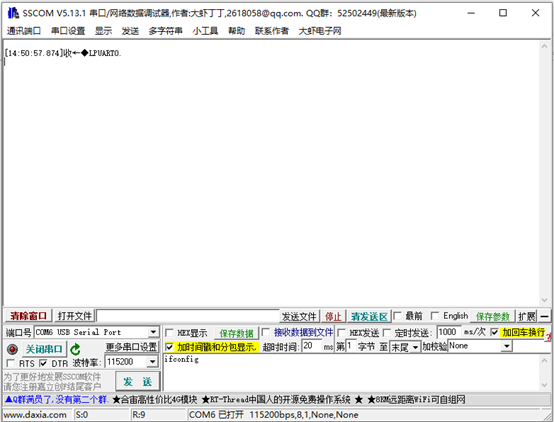

即可看到 RGB 燈的紅燈被成功初始化，串口打印 LPUART0：

3. ADC SAR模組

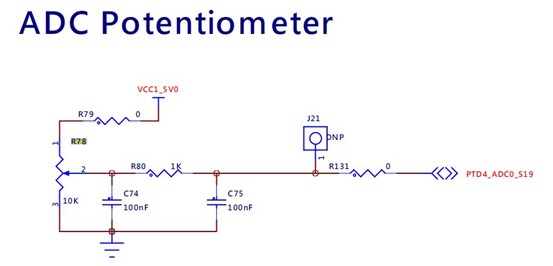

開發板上有一個藍色的電位器旋鈕R78，對應的引腳是PTD4：

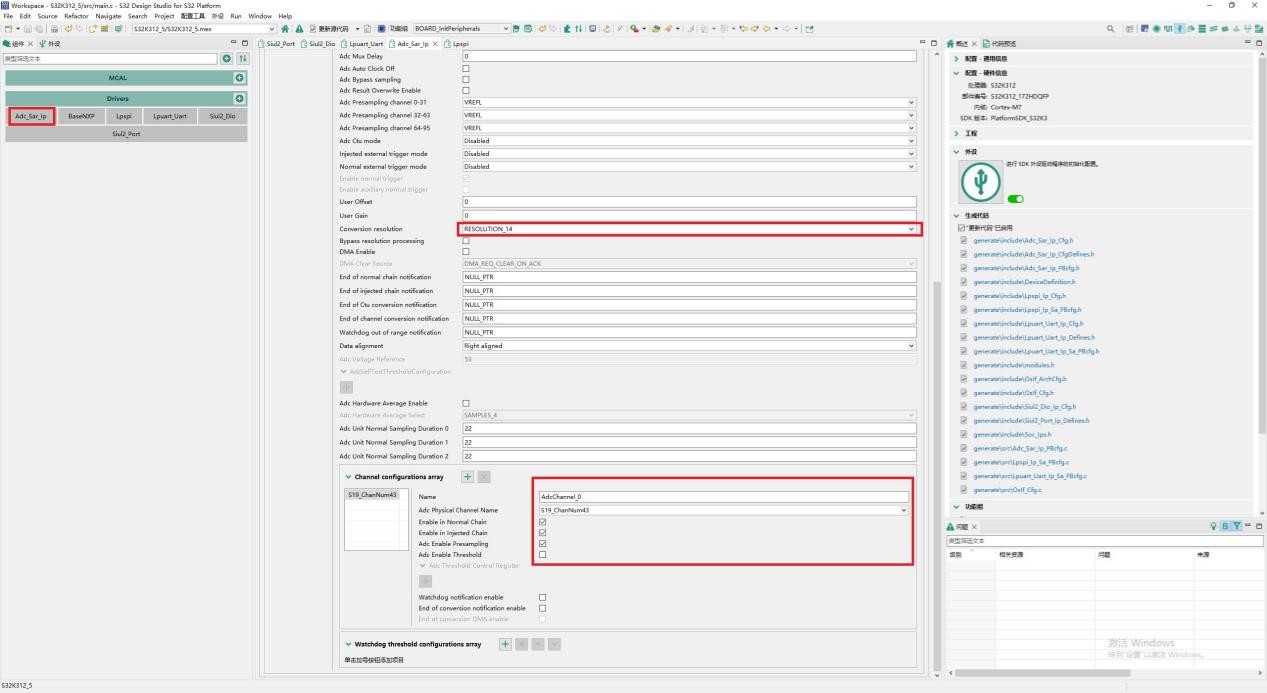

從對應關係可得知PTD4為ADCSAR模組的第19路輸入，設定ADCSAR模組的第19路輸入（映射43），資料位右對齊，14位資料：

設定完成後更新原始碼，並在main.c檔案中新增程式碼：

#include "Adc_Sar_Ip.h"

int main(void)
{
    。。。
    status = (StatusType) Adc_Sar_Ip_Init(ADCHWUNIT_0_INSTANCE , &AdcHwUnit_0);
    while (status != E_OK);

    for(Index = 0; Index <= 5; Index++)
    {
        status = (StatusType) Adc_Sar_Ip_DoCalibration(ADCHWUNIT_0_INSTANCE);
        if(status == E_OK)
        {
            break;
        }
    }

    。。。

    while(1)
    {
        Adc_Sar_Ip_StartConversion(ADCHWUNIT_0_INSTANCE , ADC_SAR_IP_CONV_CHAIN_NORMAL);
        while(!(Adc_Sar_Ip_GetStatusFlags(ADCHWUNIT_0_INSTANCE) & ADC_SAR_IP_NOTIF_FLAG_NORMAL_ENDCHAIN))
        {
        }
        data = Adc_Sar_Ip_GetConvData(ADCHWUNIT_0_INSTANCE , 43);
        Adc_Sar_Ip_ClearStatusFlags(ADCHWUNIT_0_INSTANCE , ADC_SAR_IP_NOTIF_FLAG_NORMAL_ENDCHAIN);
        printf("data = %d.\n", data);

        Siul2_Dio_Ip_WritePin(RGBLED_RED_PORT , RGBLED_RED_PIN , 1);
        Delay(1000000);
        Siul2_Dio_Ip_WritePin(RGBLED_RED_PORT , RGBLED_RED_PIN , 0);
        Delay(1000000);
    }

    。。。
}

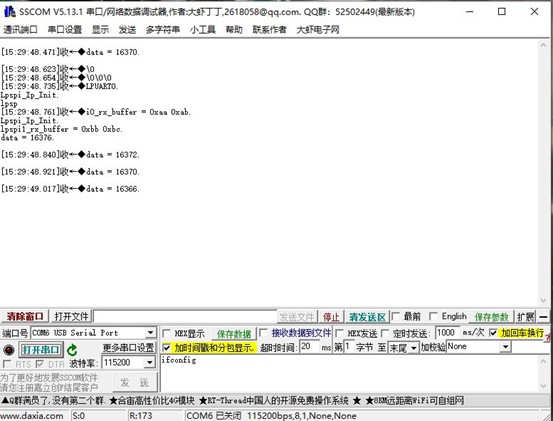

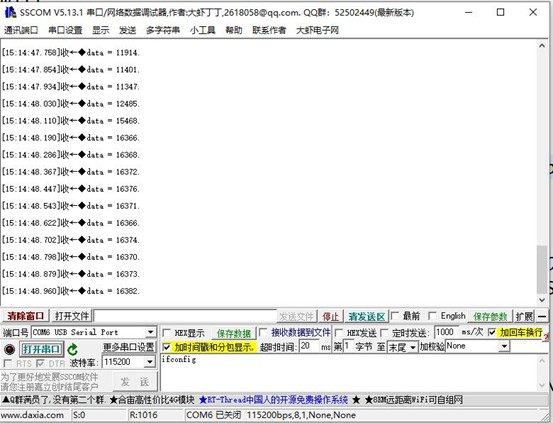

可以在串口中看到對ADC引腳的讀取數據打印：

由於是14位資料，因此最大值為16383，旋轉旋鈕即可看到資料變化。

4. LPSPI模組

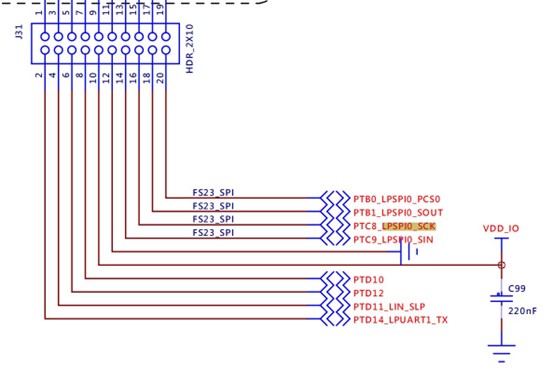

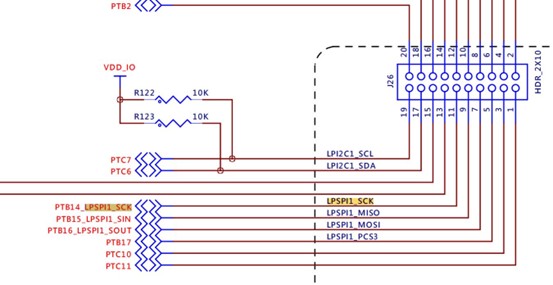

透過原理圖可知，LPSPI0 和 LPSPI1 這兩組 SPI 接口分別接到了開發板 J31 和 J26 的兩組母插孔上，並在引腳界面對這兩組 SPI 接口的 SCK、SIN、SOUT 共計六個引腳進行初始化：

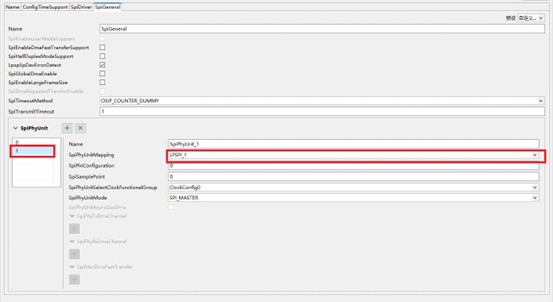

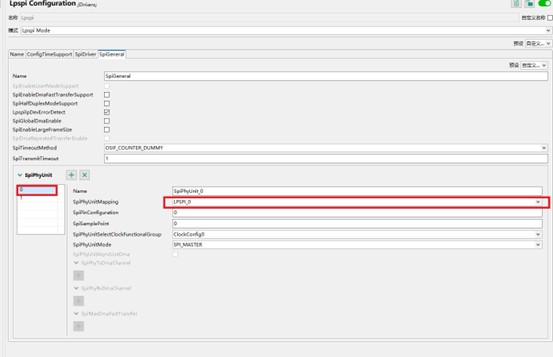

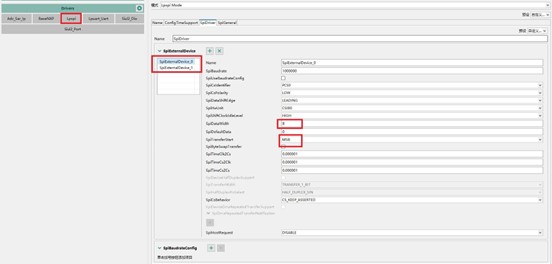

在LPSPI模組中，初始化兩組SPIDriver和SPIGeneral，分別對應兩組不同的SPI介面，這兩個SPI介面使用獨立的設定，但資料位都是8位，且都是MSB。

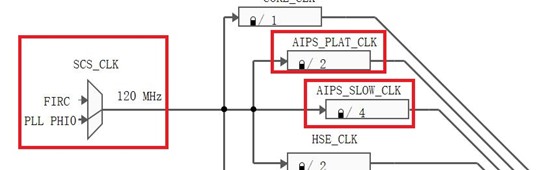

並確保兩組AIPS時鐘都正常設定：

AIPS_PLAT時鐘是LPSPI0使用的，AIPS_SLOW時鐘是LPSPI1到LPSPI3使用的。

設定完成後更新原始碼，並在main.c檔案中新增程式碼：

#include "Lpspi_Ip.h"

#define LPSPI0_BUFFER_NUM 2

uint8_t lpspi0_tx_buffer[LPSPI0_BUFFER_NUM] = {0xaa , 0xab};

uint8_t lpspi0_rx_buffer[LPSPI0_BUFFER_NUM] = {0};

#define LPSPI1_BUFFER_NUM 2

uint8_t lpspi1_tx_buffer[LPSPI1_BUFFER_NUM] = {0xbb , 0xbc};

uint8_t lpspi1_rx_buffer[LPSPI1_BUFFER_NUM] = {0};

int main(void)
{
。。。

Lpspi_Ip_Init(&Lpspi_Ip_PhyUnitConfig_SpiPhyUnit_0_Instance_0);
printf("Lpspi_Ip_Init.\n");
Lpspi_Ip_SyncTransmit(
    &Lpspi_Ip_PhyUnitConfig_SpiPhyUnit_0_Instance_0 ,
    lpspi0_tx_buffer ,
    lpspi0_rx_buffer ,
    LPSPI0_BUFFER_NUM ,
    0xffff
);
printf("lpspi0_rx_buffer = 0x%x 0x%x.\n" , lpspi0_rx_buffer[0] , lpspi0_rx_buffer[1]);

Lpspi_Ip_Init(&Lpspi_Ip_PhyUnitConfig_SpiPhyUnit_1_Instance_1);
printf("Lpspi_Ip_Init.\n");
Lpspi_Ip_SyncTransmit(
    &Lpspi_Ip_PhyUnitConfig_SpiPhyUnit_1_Instance_1 ,
    lpspi1_tx_buffer ,
    lpspi1_rx_buffer ,
    LPSPI1_BUFFER_NUM ,
    0xffff
);
printf("lpspi1_rx_buffer = 0x%x 0x%x.\n" , lpspi1_rx_buffer[0] , lpspi1_rx_buffer[1]);

。。。
}

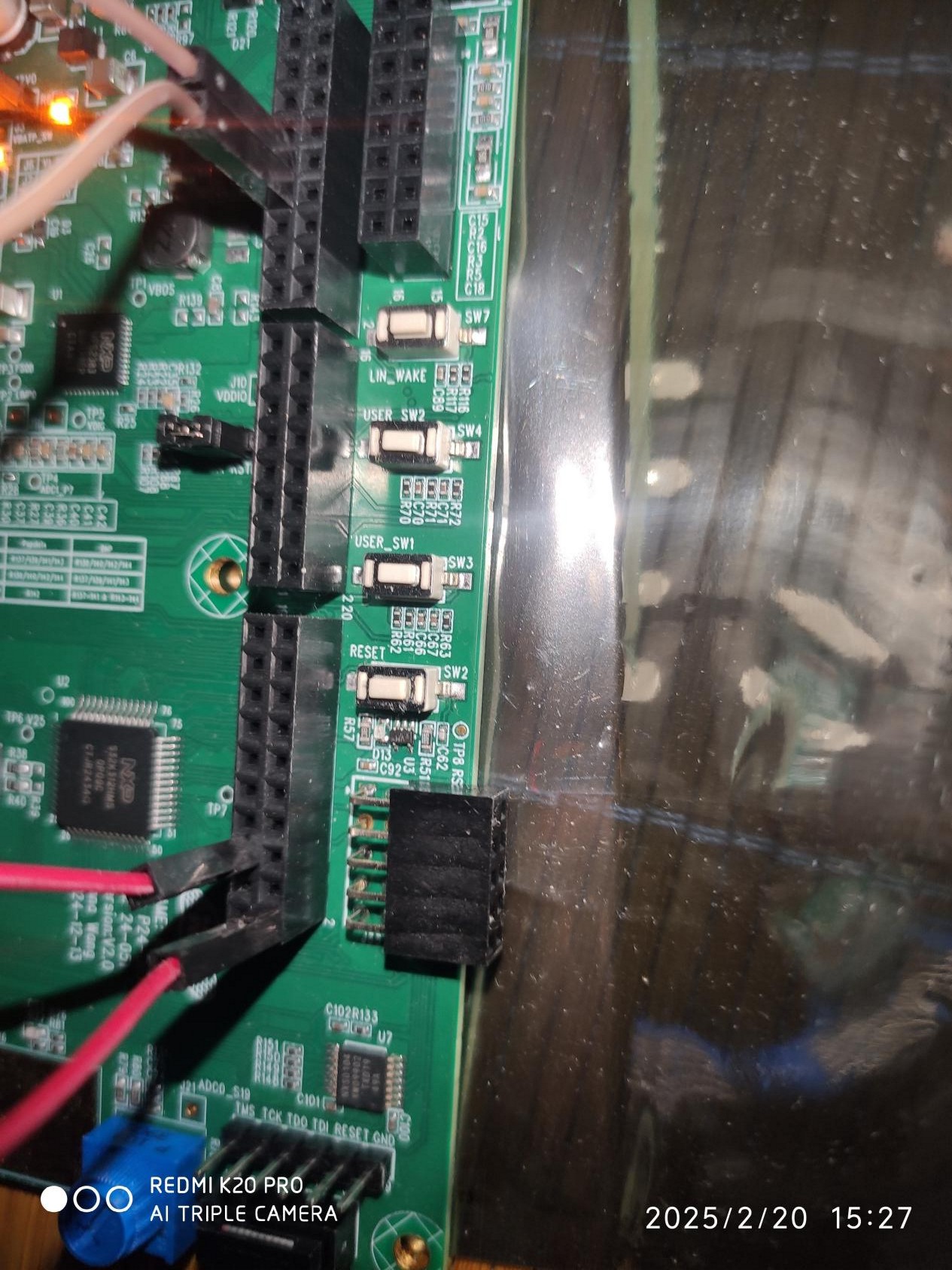

短接兩組SPI介面的SIN和SOUT介面：
