物聯網開發晶片——Synaptics的Wi-Fi 6E平台SYN43756E

Synaptics 的 SYN43756E 晶片是一款高性能的 Wi-Fi 6E 支援 11a/b/g/n/ac/ax 的物聯網(IoT)SoC,具備多項先進特性,適用於多種應用場景,以下是其主要優勢:

1. 廣泛的應用場景

智慧家庭:支援多種無線協議,適用於平板電腦、智慧音箱、智慧燈泡、智慧攝影機等設備。

工業物聯網:支援高可靠性和低延遲的通信,適用於工業自動化和監控系統。

汽車電子:提供高頻寬和低延遲的連接,適用於車載娛樂和通信系統。

2. 多頻段支援與高效能無線連接

三頻 Wi-Fi 6E:支援 2.4GHz、5GHz 和 6GHz 頻段,提供更高的頻寬和更低的延遲,適用於高密度網路環境。

藍牙5.3/5.4:支援最新的藍牙標準,提供更遠的傳輸距離和更高的資料傳輸速率,適用於低功耗裝置。

可選的802.15.4無線電:支援Zigbee和Thread協議,適用於智慧家庭和工業物聯網應用。

3. 高整合度與低功耗設計

同時雙頻(DSDB)操作:允許設備同時連接兩個不同的 Wi-Fi 頻段,提升網路效率和使用者體驗。

低功耗設計:適用於電池供電的設備,例如可穿戴裝置和智慧感測器,延長設備的續航時間。

4. AI原生計算平台支援

Synaptics Astra 平台:內建對 Synaptics Astra 的支援,簡化邊緣 AI 產品的開發,提供情境感知功能,適用於智慧家庭、汽車和企業應用。

5. 豐富的介面與相容性

SDIO 3.0 和 PEIC 3.0 介面:提供高速資料傳輸,適用於與外部主控晶片的通訊。

作業系統支援:相容Linux和Android系統,方便開發與整合。

6. 簡化開發與測試

RF測試支援:提供詳細的RF RX非信令測試步驟,方便開發人員進行性能驗證和優化。

雙固件設計:支援正常使用的AP固件以及用於RF測試的mfgtest固件,方便開發與測試。

總結

Synaptics SYN43756E晶片憑藉其多頻段支援、高整合度、低功耗設計、AI原生計算平台支援以及豐富的介面和相容性,成為物聯網應用的理想選擇。其廣泛的應用場景和簡化的開發流程進一步提升了其在市場中的競爭力。

以下是關於Synaptics SYN43756E晶片的5個常見問題解答(FAQ),結合了相關技術文件和測試指南中的資訊:

Q1: SYN43756E 支援哪些作業系統?

A1: SYN43756E 支援 Linux 和 Android 作業系統。其介面設計與驅動相容性主要針對這兩種系統,方便物聯網設備開發。使用者可透過 ADB 工具在 Windows 環境下進行除錯和測試。

Q2:如何載入用於RF測試的mfgtest韌體?

A2: 有兩種方法載入mfgtest韌體:

覆蓋韌體方法:透過ADB指令替換預設韌體檔案並重新啟動裝置。

臨時載入方法:使用 `insmod` 指令直接指定韌體路徑,無需永久替換。

兩種方法均需確保韌體檔案的路徑和名稱正確。

Q3:如何驗證設備是否正常連接?

A3: 將設備透過USB連接到電腦後,如果設備管理員能夠識別出設備(例如顯示為SYN43756E),則表示USB通信和硬體狀態正常。此步驟是後續RF測試的前提。

Q4:SYN43756E 的 RF 是否支援調整?

A4:2.4 GHz 和 5/6 GHz,BT 都支援透過晶片的 NVRAM 和 HCD 韌體進行 RF 的調整。

Q5:如何測試5G/6G頻段的接收靈敏度?

A5:需要透過ADB重新配置RX參數(如頻段、天線選擇、信道等),然後發送1000個數據包並檢查接收數量。測試流程與2.4GHz類似,但需確保參數切換至5G/6G對應的頻段和頻寬設定。

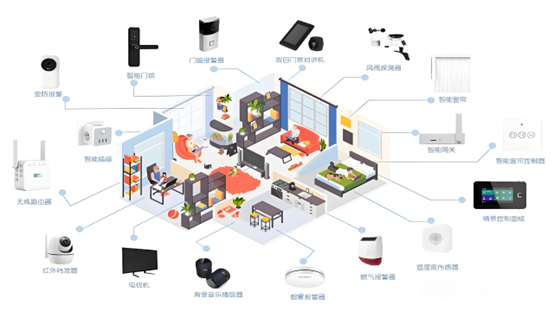

►場景應用圖

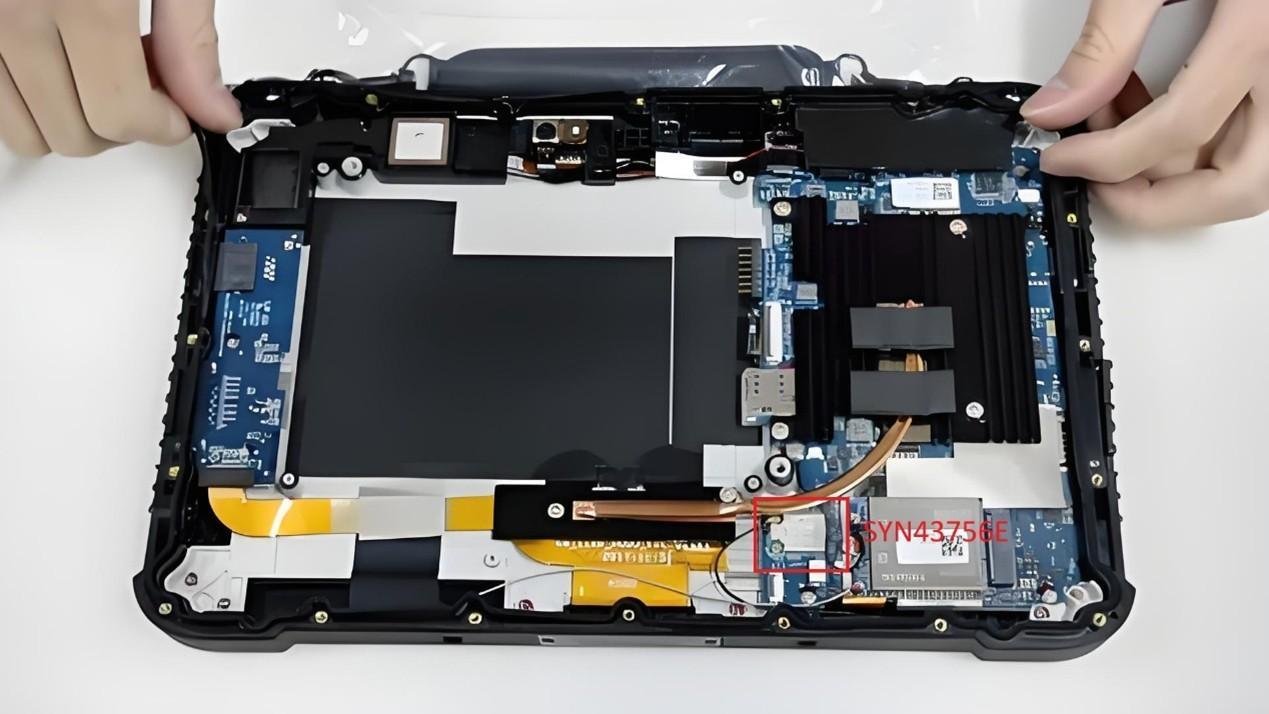

►產品實體圖

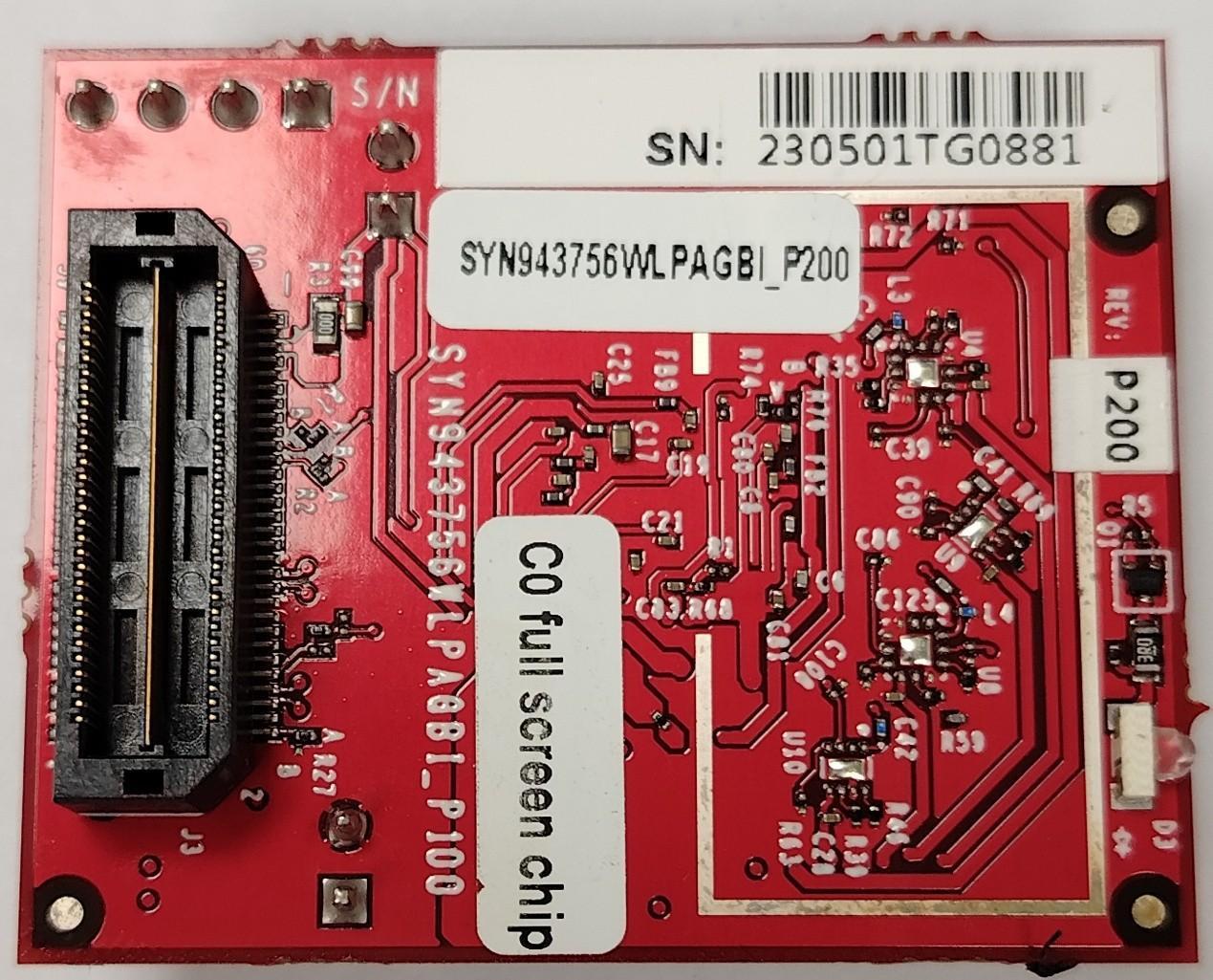

►展示板照片

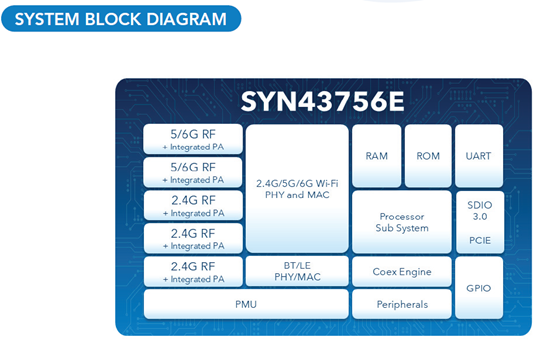

►方案方塊圖

►核心技術優勢

► Wi-Fi 6E標準,支援更多客戶連接,穩定性更佳 ► 小面積封裝、低成本、低功耗、低複雜性,且產品上市週期短 ► 可同時在2.4 GHz和5/6 GHz頻段運行,吞吐量高達1200 Mbps ► 支援多個並發藍牙連接和音訊串流 ► 先進的Wi-Fi/藍牙共存技術 ► 無縫的網路互操作性 ► 豐富的人機介面,例如SDIO/PCIE、UART

►方案規格

► 支援 Wi-Fi 2.4/5/6,具備最佳的 CMOS 射頻,包括整合 PA 和 LNA(可選外部 PA 和 LNA),提供最高的發射(Tx)功率水準和接收(Rx)靈敏度;能夠在 10 公尺範圍內運行 1024QAM ► 符合 IEEE 802.11ax 標準;對 802.11a/b/g/n 的傳統支援;支援 Wi-Fi 6E ► 2 x 2 MIMO 天線陣列 ► 支援 LE 音訊 ► 整合藍牙 5.3,支援藍牙低功耗(BLE) ► 專用藍牙天線 ► 內建藍牙 PA,支援兩種模式:正常輸出功率模式(14 dBm)和高輸出功率模式(20 dBm) ► 支援 PCIE V3.0、SDIO 3.0、4-wire UART、PCM/I2S、JATG 等介面
