GNSS晶片是一種整合了全球導航衛星系統(Global Navigation Satellite System,簡稱GNSS)接收和處理功能的晶片。
它透過接收衛星發射的訊號,並根據衛星的位置和時間資訊計算出使用者所在的準確位置,廣泛應用於導航、航行、測繪、行動通訊等領域。
今日,透過我們的大大通平台,向大家推薦兩款專為穿戴設備設計的 Synaptics GNSS 晶片——單頻 L1 的 SYN47762 以及雙頻 L1+L5 的 SYN47768。
在探討上述兩款晶片之前,先來概述Synaptics GNSS晶片的市場優勢:
- 高精度定位能力該晶片支援包括L1和L5在內的多頻段接收,顯著提升了複雜環境中的定位精準度,非常適用於對位置準確性要求較高的應用場景。
- 低功耗特性透過優化的能耗管理技術,有效延長了設備的電池使用壽命,特別適合於對電池敏感的設備,如行動終端和物聯網設備。
- 廣泛的系統相容性支援GPS、GLONASS、Galileo及BeiDou等多種衛星導航系統,增強了其在全球範圍內的定位可靠性和覆蓋範圍。
- 硬體加速與智慧演算法應用利用硬體加速技術快速處理GNSS數據,並結合優化的信號追蹤與抗干擾演算法,確保在信號較弱的環境中仍能保持良好的性能表現。
- 完善的技術支援體系提供全面的技術文件、軟體開發套件(SDK)以及完整的工具鏈,協助開發者高效整合並優化GNSS功能,從而縮短產品研發週期。
- 產品生命周期穩定性Broadcom晶片以其較長的市場供應週期,確保了高度的可靠性和持續的支援,有效降低了因晶片停產所帶來的潛在風險。
- 先進製造工藝採用先進的製程技術,如28奈米製程,使得晶片體積更小、功耗更低,同時性能更加出色,能夠滿足多樣化的應用需求。
以下是對這兩款IC特性的概述:
SYN47762 和 SYN47768 的共同特性:
- 最新技術採用 Synaptics 集成 GNSS 的感測器集線器微控制器。
- 導航性能提供最高等級的導航性能。
- 多感測器支援包含多個感測器集線器和 GNSS 創新功能。
- 整合效益將多個 IC 的協同效益整合到一個晶片中。
- 儲存容量配備 1 MB 的 ROM。
- 製造工藝基於 28 奈米技術製造。
- 全球衛星數據支持同時支援 GPS、GLONASS (GLO)、北斗 (BDS)、Galileo (GAL)、SBAS、QZSS 等多個國家衛星數據。
Synaptics SYN47762:
- 雙處理器架構採用 Arm Cortex-M4 和 Cortex-M0 雙處理器架構。
- 單頻支援支援 L1 頻段。
- 獨立演算法運行所有演算法都在自己的晶片上運行,降低對主控效能的要求。
- 低功耗具有較低的功耗特性。
Synaptics SYN47768:
- 單處理器架構採用 Arm Cortex-M4 和 Cortex-M0 單處理器架構。
- 雙頻支援支援 L1 和 L5 頻段。
- 配備獨立追蹤引擎的大規模平行搜尋引擎。
- 極低功耗設計。
- 演算法在主控單元上運行,對主控性能有特定要求。
FAQ1:推薦一個好的GNSS晶片方案,我應該考慮哪些因素呢?
首先是性能,這包括接收靈敏度、定位精準度、訊號穩定性等。
其次是功耗,因為很多設備都是攜帶式的,低功耗非常重要。
還要考慮相容性,是支援多種GNSS系統(如GPS、GLONASS、Galileo、北斗)還是僅支援一種。此外,還有晶片的尺寸、成本、生產商的技術支援等因素。
FAQ2:市面上有哪些知名的GNSS晶片供應商?
像 Synaptics、Qualcomm、STMicroelectronics、u-blox、Mediatek 這些公司都有相關產品。
每家公司的晶片可能有不同的特點和優勢。
FAQ3: 常見的GNSS系統有哪些?
GPS(美國):最早的全球衛星導航系統,廣泛應用於民用和軍事領域。
GLONASS(俄羅斯):具備高精度和可靠性,適用於極地等特殊環境。
Galileo(歐盟):強調民用導航,提供更高的精準度和可用性。
北斗(中國):整合短訊通信功能,服務全球用戶。
FAQ4: GNSS 的典型應用有哪些?
航空導航:為飛行器提供精確的高度和位置信息
陸路交通:用於車輛導航、物流追蹤等。
海運:幫助船舶確定位置和航線。
農業:實現精準農業,優化耕作效率。
FAQ5:GNSS 的應用面臨的挑戰在哪一方面?
訊號干擾:如電磁干擾和偽造訊號可能影響性能。
城市峽谷效應:在高樓大廈等環境下,信號會受到限制。
法律法規:不同國家對GNSS的使用有特定規定。

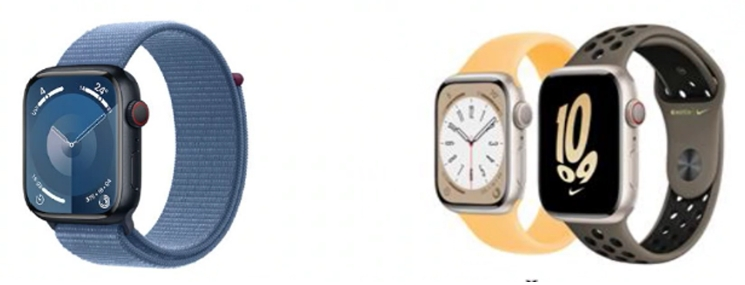

►場景應用圖

►產品實體圖

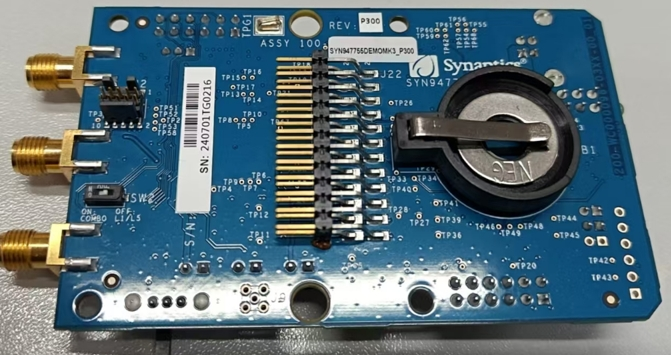

►展示板照片

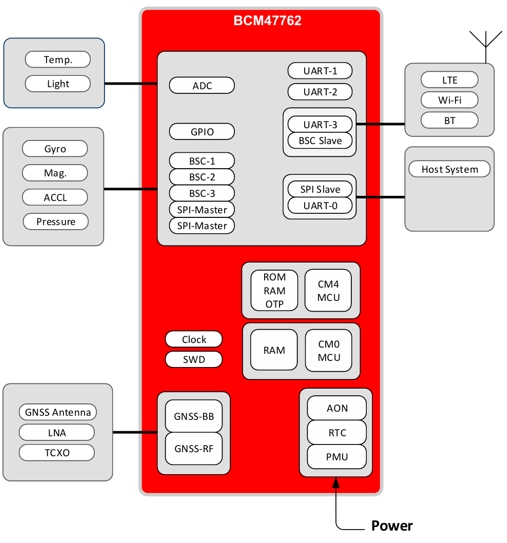

►方案方塊圖

►核心技術優勢

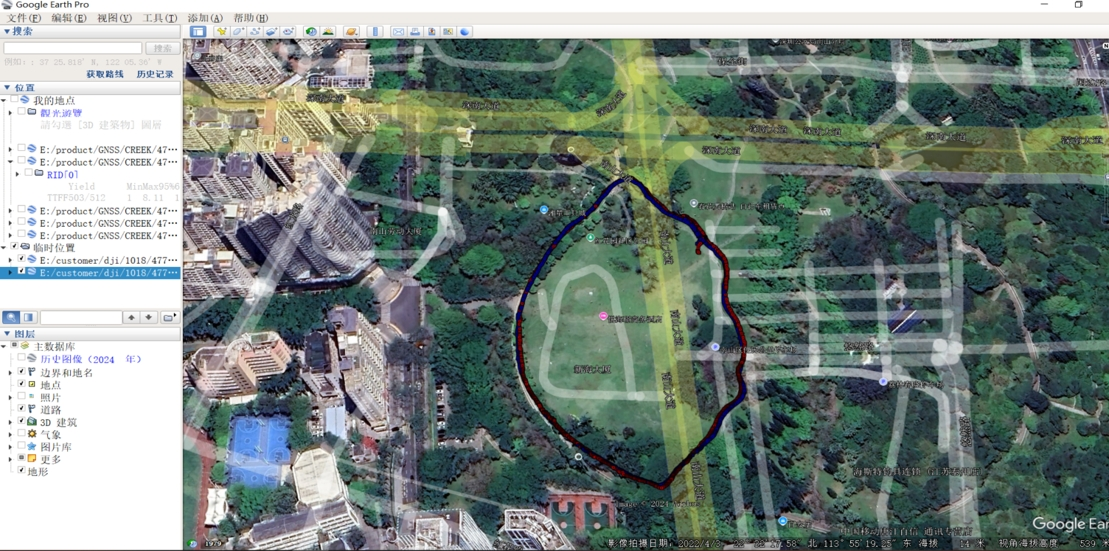

這兩顆晶片在產品形態上具有以下幾個顯著優勢: 1. 獨家LTO服務:Synaptics能提供自家的LTO(Long Term Orbits,長期軌道)服務,其他品牌則是購買第三方服務。 1) 擁有全球自建的衛星接收站系統,原始數據可控。 2) 基於即時星曆數據,能提供最長7天的全星系預測數據。 相較競爭對手使用的第三方數據,其星曆數據有24小時的延遲,我們更加即時且準確。 2. 外圍元件少:PCB佈局占用面積小(相比競爭對手可節省50%的電路空間),可應用於更小型的產品上。 3. 功耗低:功率消耗僅為10-20mW,具備顯著的節能效果。 4. 高精度定位:定位準確無偏移,軌跡圖穩定可靠。 5. 相容性好:晶片不挑主控,只需要支援UART或SPI介面即可。 6. 多品牌驗證:被多家知名大品牌採用,如Apple Watch、小米手錶、OPPO手錶等,穩定性和可靠性獲得廣泛認可。
►方案規格
1. 支援的數據介面類型:SDIO 和 PCIE 2. 支援的周邊介面:SPI、UART、GPIO 3. 多達 49 個可編程 GPIO 4. 1 MB ROM 5. 製造工藝:28nm 6. 晶片應用:智慧型手機、平板電腦、行動配件、穿戴式裝置、數位相機
