用於最佳化通用產品充電的 USB-C 解決方案稱為 Power Delivery (PD)。
作為整個 USB 標準的一部分，這個規範可以協調充電器和受電產品，確定適當的電壓水準和電源配置。以讓充電器儘量提供最高功率，從而更快為產品充電。
然而，當前的一般消費性裝置及家電還需要搭配專用充電器或轉接頭。系統製造商可以利用手機和筆記型電腦的 USB Type-C PD 充電器為日後新一代的消費性裝置供電，進一步減少電子廢棄物並實現企業社會責任的目標。因此，在新一代裝置中使用 USB PD sink 控制器讓裝置擁有 USB Type-C PD 功能，已成為系統設計師的重點設計標準。
這種協調和控制需要用到 sink 控制器 IC，例如 Diodes 公司的 DIODES AP33771 。這些控制器符合 PD3.0 規範，是 Diodes 公司眾多 USB PD 解決方案的一部分。
Diodes 公司為家電和無線電動工具設計這些控制器，提供一個靈活易用的解決方案。AP33771 的工作電壓範圍為 3.3V 至 21V，可提供高達 100W 的功率。
AP33771 使用簡單的接腳驅動方式來設定所需的電壓和功率，依然能夠彈性選擇八個輸出和十個功率級別，以滿足客戶的各種使用需求。

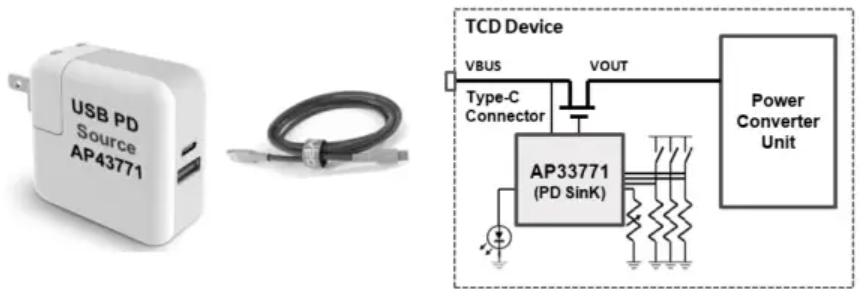

►場景應用圖
►展示板照片

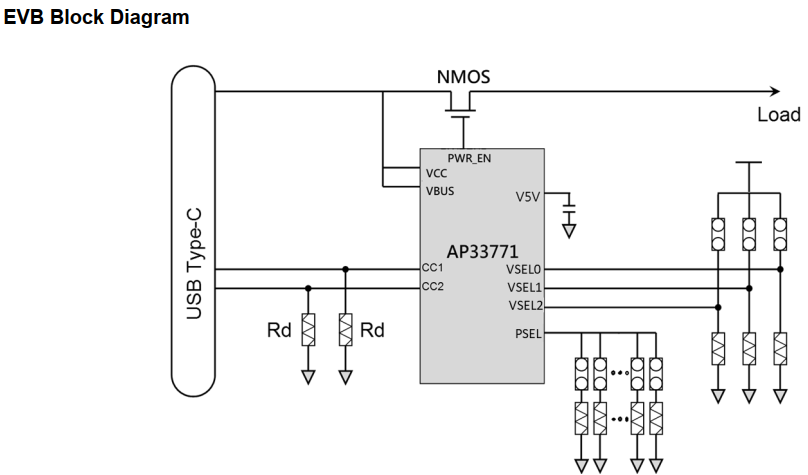

►方案方塊圖
►核心技術優勢
• USB PD3.1 v1.6 經過 TID 認證：9960 • VCC 工作電壓範圍：3 V 至 31V • 支援高達 28V 的 PD3.1 EPR/AVS 和高達 21V 的 SPR/PPS • 透過電阻設定選擇電壓/電流 • 支援 Type-C 的支援 功能P 和 OTP •用於輸出啟用 nMOS 開關的驅動器 • 支援電池電量耗盡功能 • 自動電纜壓降補償 • CC1/CC2 接腳上高達 34V 的 VBUS 短路保護 • 支援 Type-C 連接器的濕度偵測
►方案規格
AP33771 的工作電壓範圍為 3.3V 至 21V，可提供高達 100W 的功率。 • VCC 工作電壓範圍：3 V 至 31V • 支援高達 28V 的 PD3.1 EPR/AVS 和高達 21V 的 SPR/PPS
