本方案使用NCP1681 Totem pole PFC架構 + NCP13994 LLC架構 + NCP4306同步整流電源應用，次級採用NCL38046可以支援Analog與PWM調整輸出功率，輔助電源採用NCP1343-CCM/QR控制。
NCP1681是一款創新的多模式操作控制IC，此IC在重載時運行於連續導通模式（CCM），而在輕載或中載時則採用邊界模式（CrM）的功率因數校正控制器IC，並且適合設計用於驅動無橋圖騰柱拓撲（Totem pole PFC）。這種無橋圖騰柱PFC由兩個圖騰柱組成：此拓撲結構降低了傳統PFC電路輸入端橋式二極體的導通損耗，並整合傳統PFC架構以減少元件數量，顯著提升效率和功率密度。非常適合設計應用於新型小型化高效率電源設計方案。

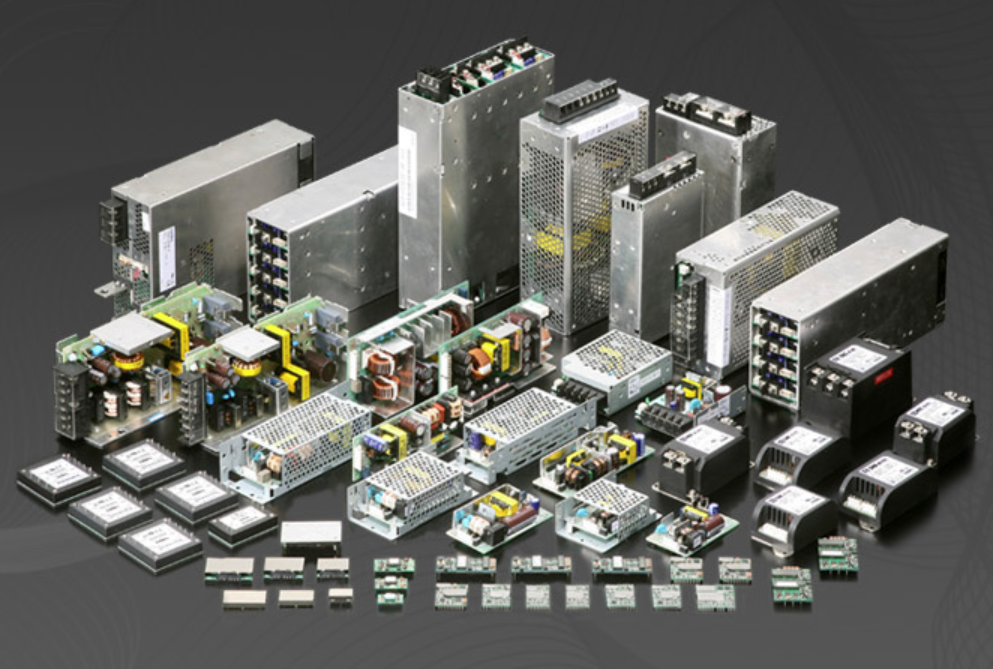

►場景應用圖

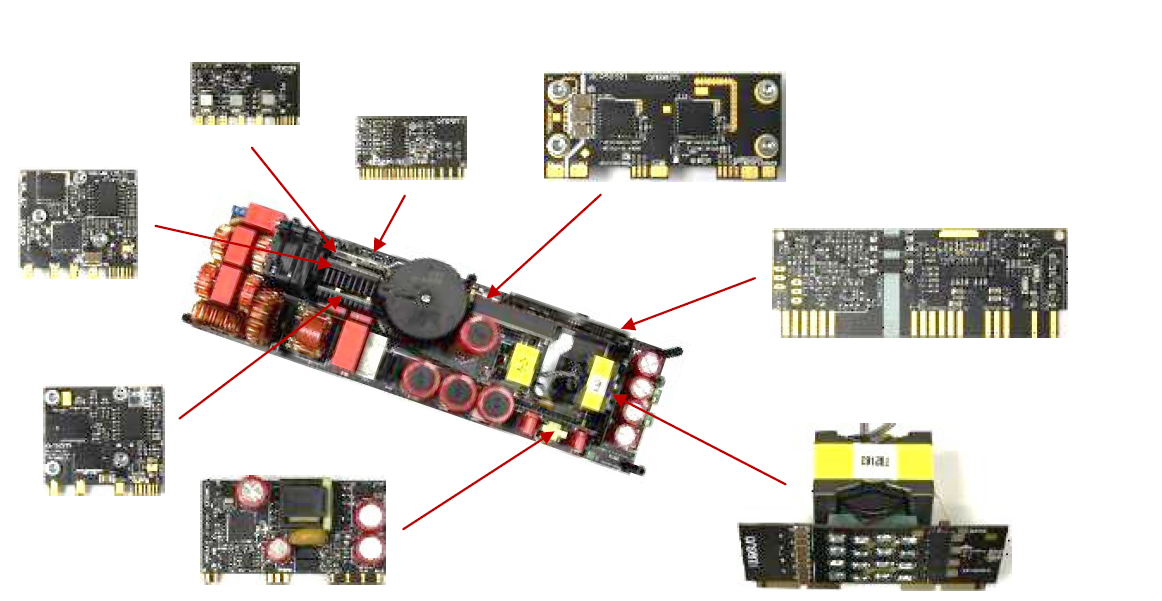

►產品實體圖

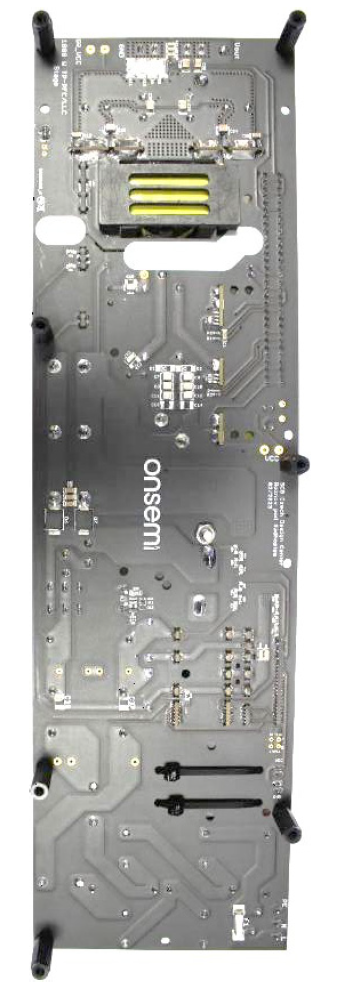

►展示板照片

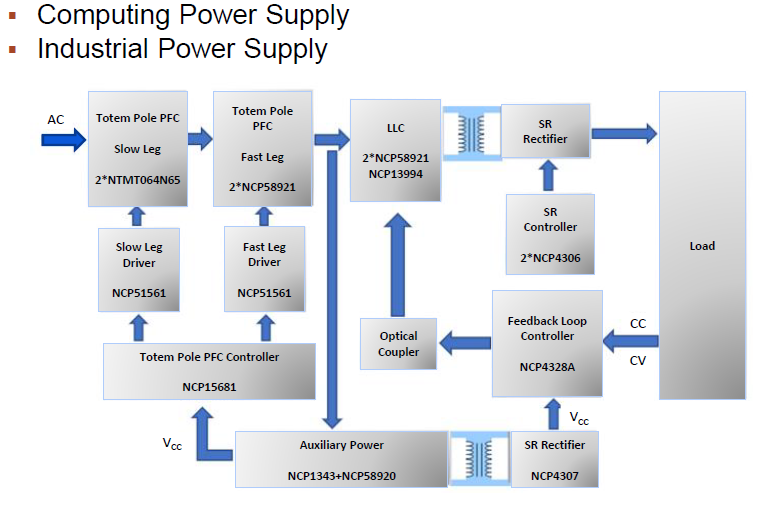

►方案方塊圖
►核心技術優勢
NCP1681 • PFC圖騰柱拓撲消除了輸入橋式二極體設計 • 交流線路監控電路和交流相位檢測 • 欠壓檢測 • 數位環路補償 • 輕負載性能優化/待機模式（Skip/Standby Mode） NCP13994 • 高達 700 V 的高側驅動器與高壓啟動電流源工作範圍 • 欠壓檢測和OVP保護 • X2電容放電功能 • 從 20 kHz 到 750 kHz 的高頻操作 • 電流模式控制方案 • 帶最大死區時間箝位的自動死區時間 • 提高效率的輕載運行模式 • 失諧開關保護/開環反饋保護 NCP1343 • CCM與QR反激控制 • 啟動模式為CCM電流模式 • 輕負載性能優化/待機模式（Skip/Standby Mode） NC38046 • 支援類比與PWM控制，調節範圍精度可達1% • 內建CC/CV/CP運算放大器
►方案規格
▪ AC 輸入電壓 90V 至 265V ▪ 高效率無橋CCM PFC + 半橋 LLC ▪ 高效率碳化鉀 iGaN, NCP58921 ▪ 輸出 48V/ 21A ▪ 全載效率: 92.5% & 95.4% 在輸入110Vac & 230Vac，輸出48V21A ▪ OLP, SCP, TSD, 動態負載 ▪ PCBA 尺寸: 328mm x 93mm x 50mm ▪ 功率密度: 10.74W/in^3
