NCP1341是一種高度整合的準諧振反激式控制器，適用於設計高性能的離線式電源轉換器。並且與A集成了主動式X2電容器放電功能。
NCP1341使空載功耗低於30毫瓦。
準諧振操作模式的特點是專有的谷值鎖定電路，確保穩定地切換到第六谷值。在第六谷值之後，控制器會轉換到頻率折返模式，以減少輕負載條件下的開關損耗。
隨著負載持續降低，NCP1341將進入Quiet Skip™模式，以高效管理電源同時將聲學噪音降至最低。
適用於需要高瞬態負載能力的系統，NCP1341具備功率偏移模式（PEM），此模式可將控制器轉換為連續導通模式（CCM），實現峰值瞬態功率輸出高達標稱負載功率的2倍。
二次側同步整流（SR）使用NCP4305來優化所有操作模式下的效率。
NCP4305具有精準的零電流關斷和12ns關斷功能。
從電流感測到驅動器的延遲，允許在準諧振模式下達到最佳的SR導通週期。
NCP4305還具備超快速關閉功能，透過可旋轉的TRIG/DIS引腳進行介面連接，能在7.5ns內關閉驅動器，以最大限度減少交叉導通CCM操作。最後，輕負載檢測（LLD）功能在負載降低時調節驅動電壓，並關閉驅動器以獲得最佳的輕載及空載性能。

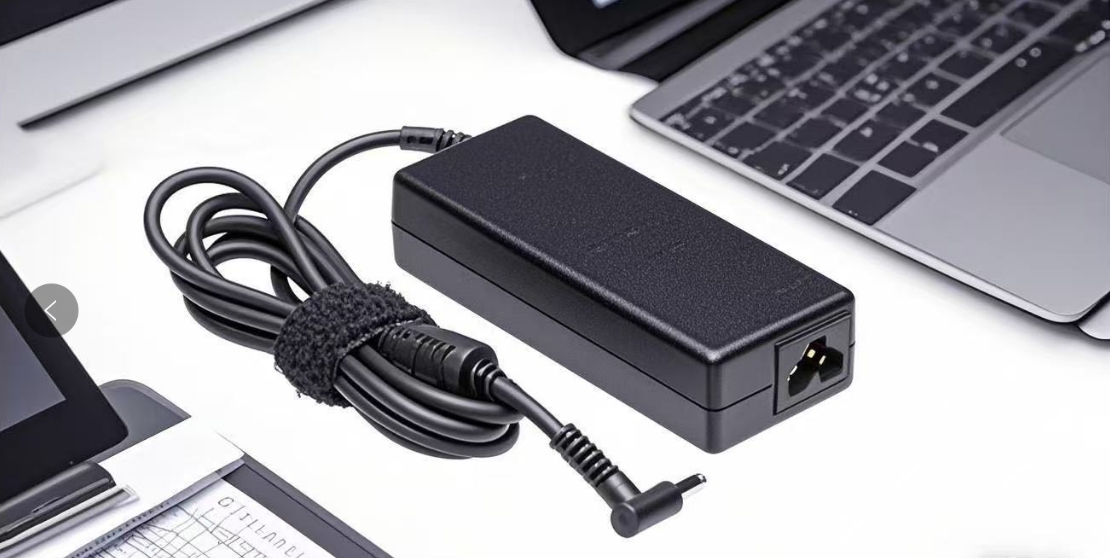

►場景應用圖

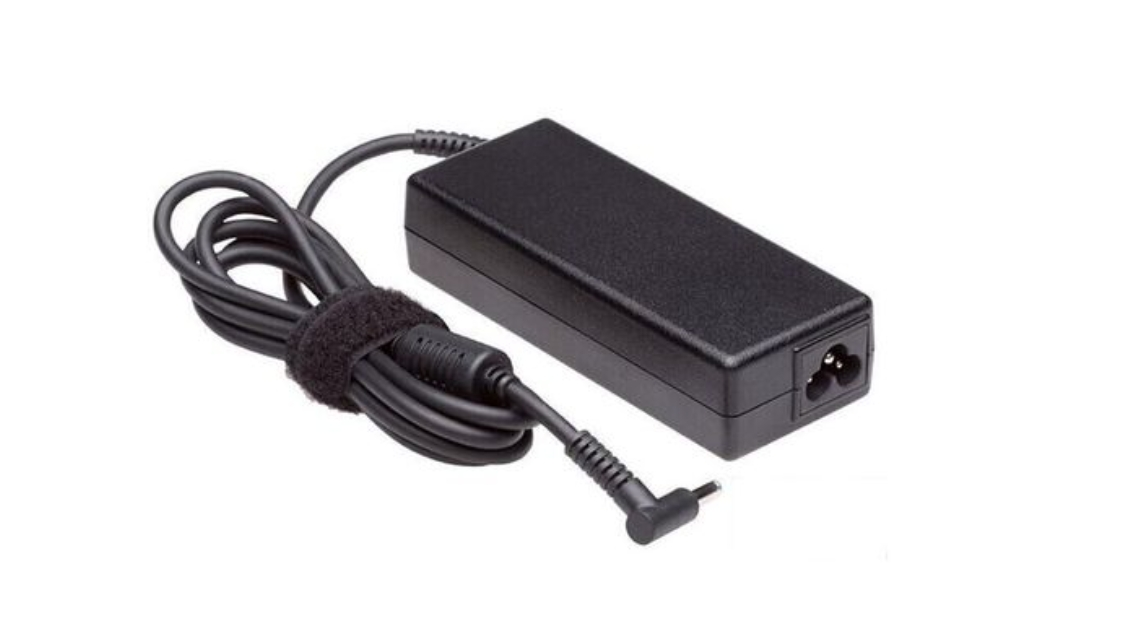

►產品實體圖

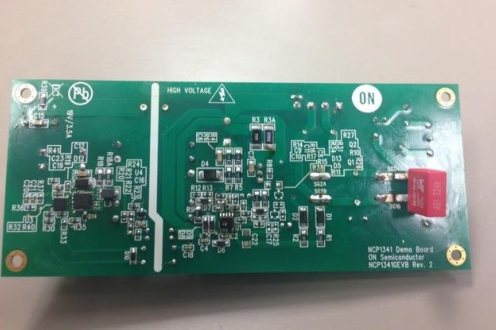

►展示板照片

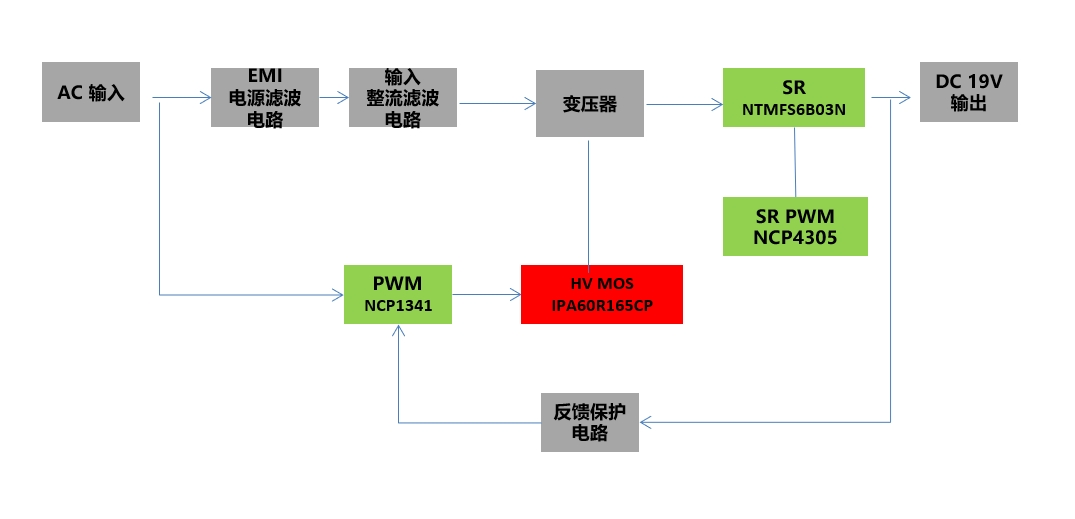

►方案方塊圖
►核心技術優勢
1. 帶有源輸入的高壓啟動電路 • 濾波電容放電和失電 • 待機功率降低檢測 2. 山谷切換至第六個山谷 • 山谷封鎖，穩定運營 3. 最小頻率為25 kHz的頻率回退 • 頻率鉗位 4. Quiet Skip™操作，實現最高性能 • 輕載和空載 5. 空載時電流消耗最小化 • 功率低於30mW 6. 頻率抖動降低EMI信號 7. 可調最大頻率鉗 8. 嚴重故障條件下的故障輸入，NTC • 兼容（鎖存和自動恢復選項） 9. 可調最大頻率鉗
►方案規格
1. Input Voltage：85-265Vac 2.Output Voltage：19Vdc 3.Output Power：65W 4.Nominal Current：3.42A 5.No Load Standby：＜30mW
