利用實作GSML傳輸影像方案,來驗證同軸電纜供電(POC)線路中的電感濾波

主題 :

利用實作GSML傳輸影像方案,來驗證同軸電纜供電(POC)線路中的電感濾波

目的 :

驗證電感在同軸電纜供電(POC)中過濾高頻信號的角色

原由 :

在車載裝置或家用網路傳輸上 ,為了讓布線簡單化 ,把訊號及電源供給做單一整合 ,例如同軸電纜供電(POC : POWER OVER COAX ) ,電源線網路POWER LINE

POC概念 :

處理頻帶 :


操作範例 :

        依照IC廠三階參考值

• LQH6PPN101M43L Self Resonance Frequency (min.) 3MHz。@100KHz
• LBC3225T6R8MR Self Resonance Frequency (min.) 50MHz。@100KHz
• LQW18CNR33J00 Self Resonance Frequency (min.) 600MHz。@10MHz

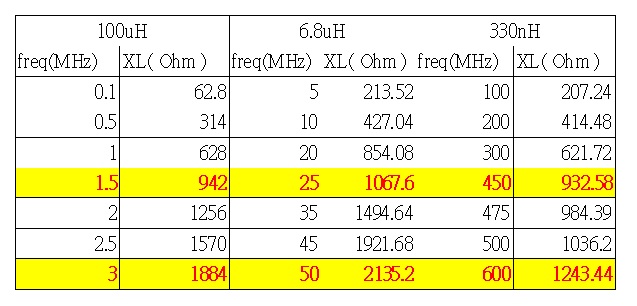

• 電感取線圖與計算

            XL = ωL = 2πfL




• 線路模擬-HyperLynx Tool
  • 模擬線路

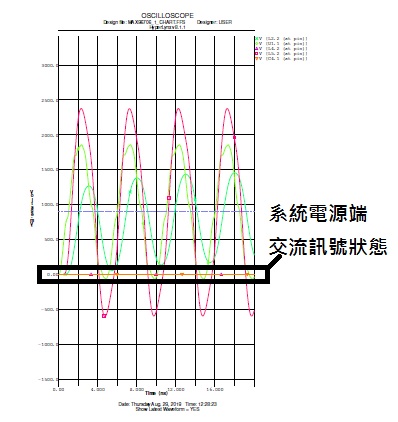

• 模擬結果



• 直流輕重載量測 ( 須注意電感飽和電流及RMS值 )
• Ripple ( Iout = 0

Transient ( Iout = 0 ~ 0.5A )



電路範例 :

電路板元件位置圖 :

GSML RX端PCB板 :

資料參考來源 :
    1. Texas Instruments - (SNLA224)

         Sending Power Over Coax in DS90UB913A Designs.pdf

         (http://www.ti.com/lit/an/snla224/snla224.pdf )

    2. Maxim -
        Gigabit-Multimedia-Serial-Links-for-ADAS.pdf
        ( https://pdfserv.maximintegrated.com/en/pg/Gigabit-Multimedia-Serial-Links-for-ADAS.pdf )
