ARM JTAG Target Connector Pin腳

目的 :

介紹ARM JTAG Target Connector Pin腳

原由 :

在目前embedded SOC以ARM 為主要 ,且在初期開發上均需要預留PIN腳做Debug用.

介紹 :

• ARM 各PIN腳定義


=> TCK，TMS，TDI，TDO，TRST-是標準的JTAG信號。

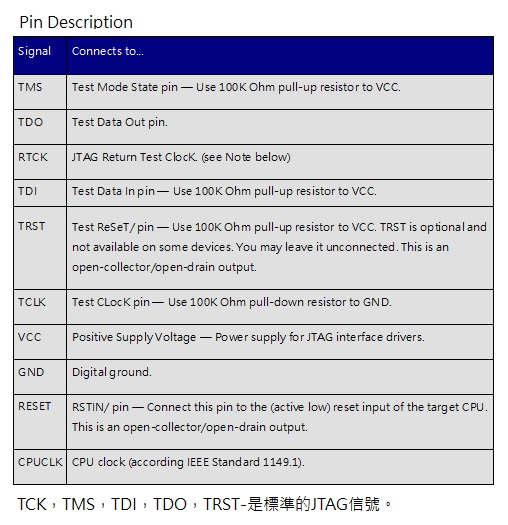

• Pin Description

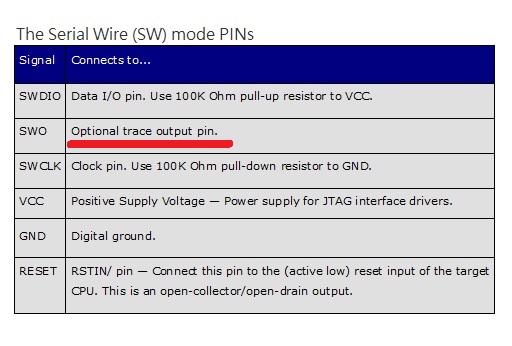

• Serial Wire Mode Interface
      => Serial Wire模式是僅用兩個引腳TCLK和TMS來通信於JTAG端口。

               => 可以選擇使用第三個引腳來跟踪數據。

               => SW和JTAG引腳引腳是共享的。

• TCLK SWCLK (Serial Wire Clock)
• TMS  SWDIO (Serial Wire debug Data Input/Output)
• TDO  SWO (Serial Wire trace Output - Optional)

     參考資料

1. ARM JTAG Interface Specifications

     2. http://www.keil.com/support/man/docs/ulink2/ulink2_hw_connectors.htm
