Molex 新品速遞丨PowerPlane OCP (ORV3) 電纜組件
Molex 出品的 PowerPlane ORV3 電纜組件符合 OCP 標準，可滿足數據中心對更高效靈活配電布線的需求，是硬體應用系統可靠的互連解決方案。

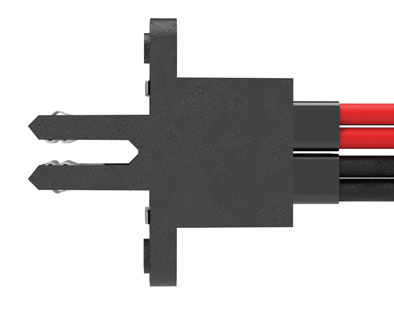

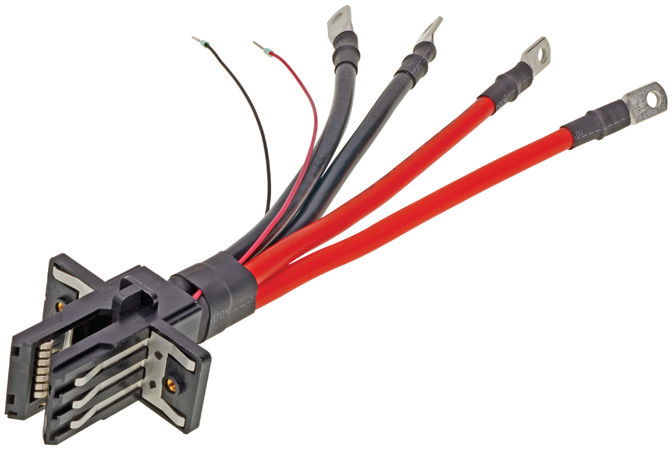

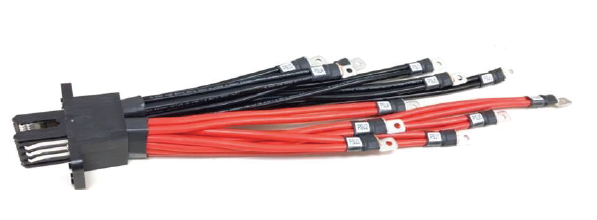

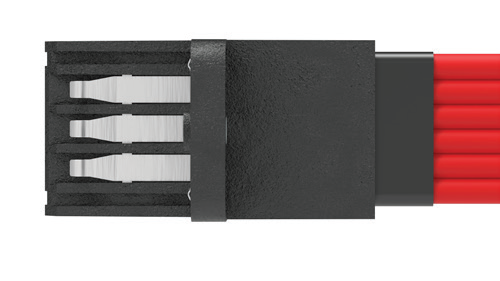

ORV3電源框電纜組件
ORV3 電源框電纜組件
特色優勢
一體化機框接地觸點選件
無需單獨的二次接地連接
在垂直和水平方向可浮動+/- 3.00毫米
可充足補償插配時的錯位
焊接端子
提供高可靠性電線端接方法，可以靈活地端接不同的線束。該端子壓降低，可實現出色的電氣性能

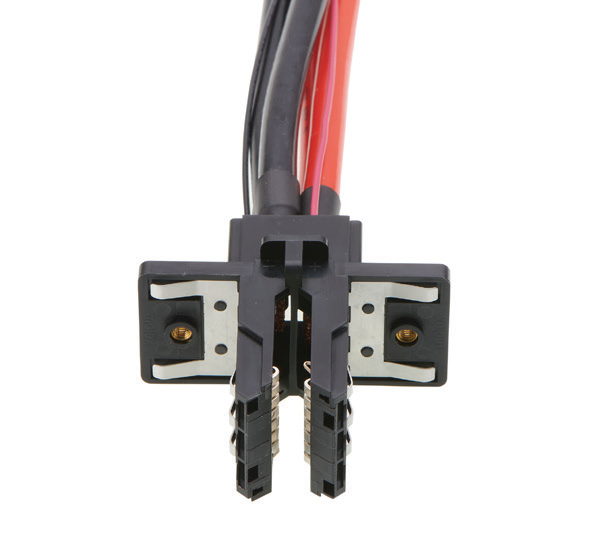

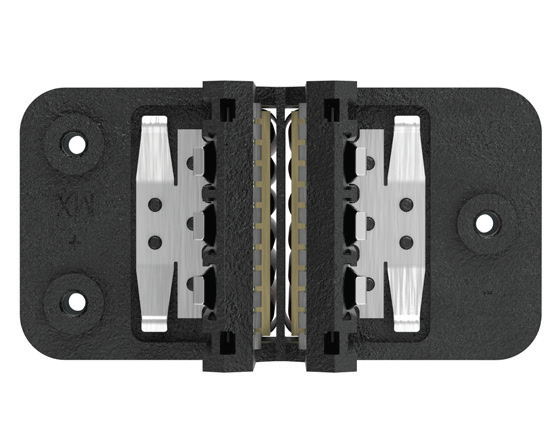

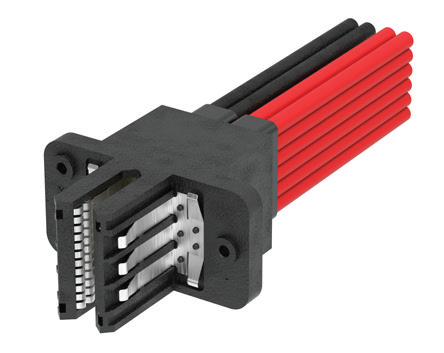

ORV3 IT電纜組件
ORV3服務器節點（IT Gear）電纜組件
螺釘安裝型
特色優勢
一體化機框接地觸點選件
無需單獨的二次接地連接

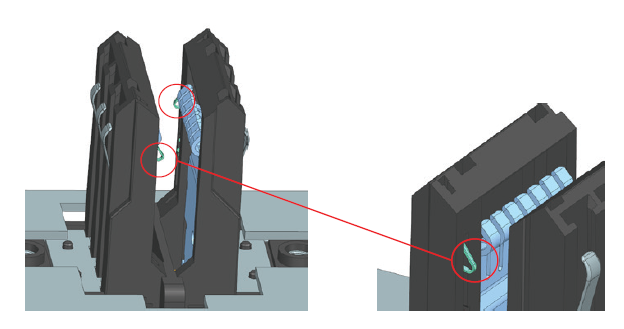

電流感應（兩個位置）
兩側感應觸點選件
啟用熱插拔控制器以保護系統

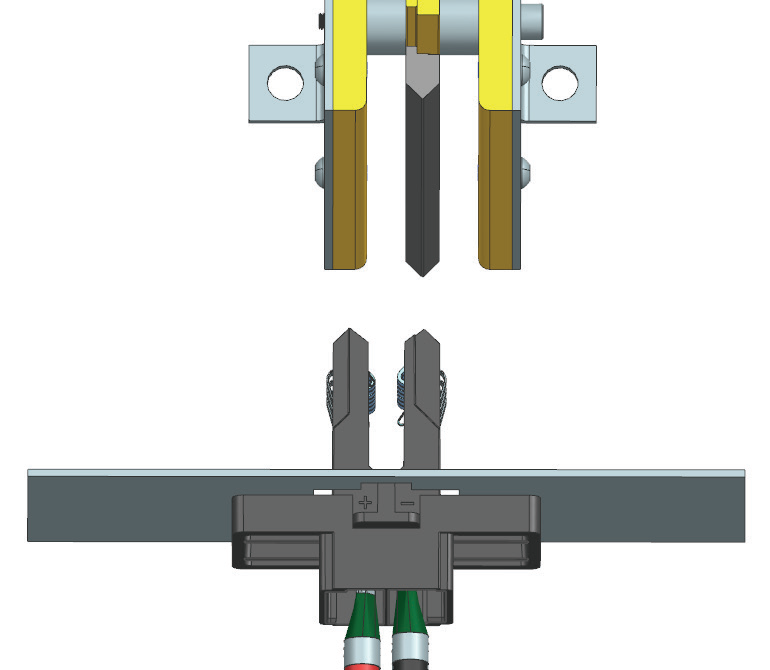

左右聚攏能力：±6.40毫米
焊接端子
提供高可靠性的電線端接方法，可靈活地端接不同的線束
在垂直和水平方向上浮動+/- 3.00毫米
提供足夠的聚攏能力以補償錯位
市場和應用場合
數據中心解決方案
路由器
服務器
數據存儲設備
網絡
網絡接口
網絡設備
電源
架裝服務器
電信
基站
路由器
交換機

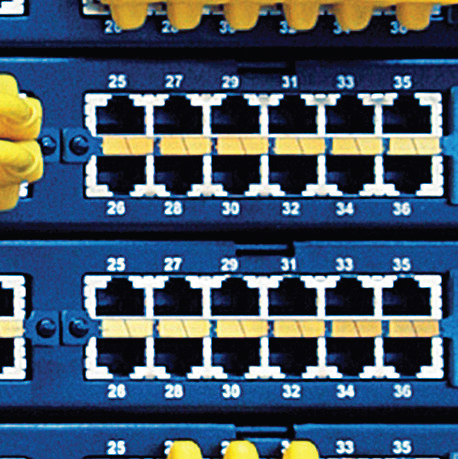

▲交換機機架

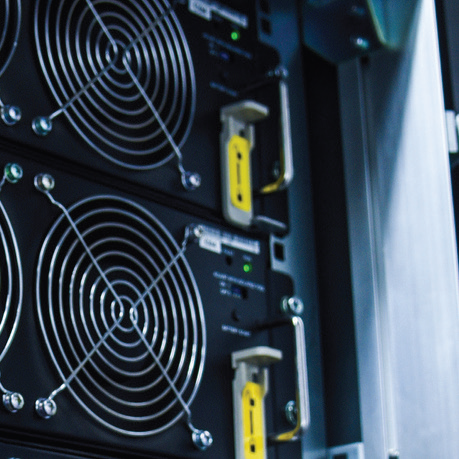

▲服務器機架

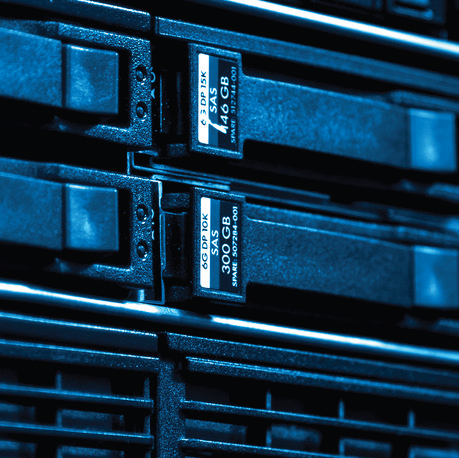

▲數據存儲設備
規格參數-ORV3電源框電纜組件
參考信息
UL 文件編號：E29179
CSA 文件編號：待定
對配器件：OCP ORV3 母線
設計計量單位：毫米
是否符合RoHS標準：是的
是否無鹵素：是
是否耐受灼熱絲高溫：否
電氣參數
電壓（最大值）：52伏
電流：360.0安（靜止空氣）；500.0安
(300LFM@45攝氏度的氣流)
接觸電阻（最大值）：0.50 毫歐，在額定電流下
絕緣耐壓：1000伏
機械參數
對印刷電路板的插配力：不適用
對配力（最大值）：120牛頓
拔脫力（最小值）：15牛頓
可插拔次數：50 次
物理參數
塑殼：聚合物
觸點：高導電銅合金
電鍍：鍍銀
觸點部位：鍍銀
焊尾部位 – 不適用
底層電鍍 – 鍍鎳
工作溫度：+15 至 +70攝氏度
儲存溫度：-40 至 +65攝氏度
規格參數-ORV3 服務器節點（IT GEAR)電纜組件
參考信息
UL 文件編號：E29179
CSA 文件編號：待定
對配器件：OCP ORV3 母線
設計計量單位：毫米
是否符合RoHS標準：是
是否無鹵素：是
是否耐受灼熱絲高溫：否
電氣參數
電壓（最大值）：52伏
電流：100.0安（@30攝氏度 升溫）
接觸電阻（最大值）：0.55 毫歐，在額定電流下
絕緣耐壓：1000伏
機械參數
對 PCB 的插入力：不適用
對配力（最大值）：100牛頓
拔脫力（最小值）：12牛頓
可插拔次數：50 次
物理參數
塑殼：聚合物
觸點：高導電銅合金
電鍍：鍍銀
觸點部位：鍍銀
焊尾部位：不適用
底層電鍍：鍍鎳
工作溫度：+15至+70攝氏度
儲存溫度：-40至+65攝氏度
