基於ON NCN5130的KNX雙絞線收發器的智慧樓宇方案

1999年5月,歐洲三大匯流排協定EIB、BatiBus和EHSA合併成立了Konnex協會,提出了KNX協議。該協議以EIB為基礎,兼顧了BatiBus和EHSA的實體層規範,並吸收了BatiBus和EHSA中配置模式等優點,提供了家庭、樓宇智慧化的完整解決方案。

KNX是唯一全球性的住宅和樓宇控制標準。在KNX系統中,匯流排接法是區域匯流排下接骨幹,骨幹下接匯流排,系統允許有15個區域,即有15條區域匯流排,每條區域匯流排或者骨幹允許連接多達15條匯流排,而每條匯流排最多允許連接64台設備,這主要取決於電源供應和設備功耗。每一條區域匯流排、骨幹或匯流排,都需要一個變壓器來供電,每一條匯流排之間通過隔離器來區分。在整個系統中,所有的感測器都通過資料線與制動器連接,而制動器則通過控制電源電路來控制電器。所有器件都通過同一條匯流排進行資料通信,感測器發送命令資料,相應位址上的制動器就執行相應的功能。KNX電纜由一對雙絞線組成,其中一條雙絞線用於資料傳輸(紅色為CE+ 黑色為CE-),另一條雙絞線給電子器件提供電源。

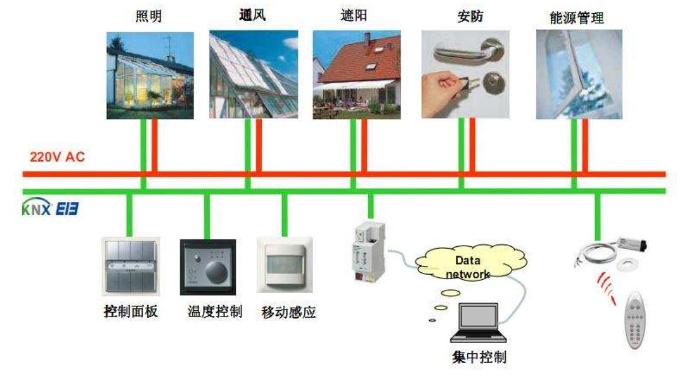

►場景應用圖

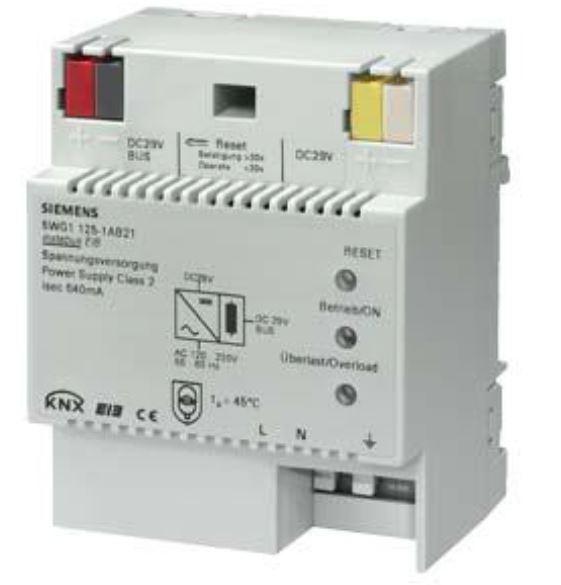

►產品實體圖

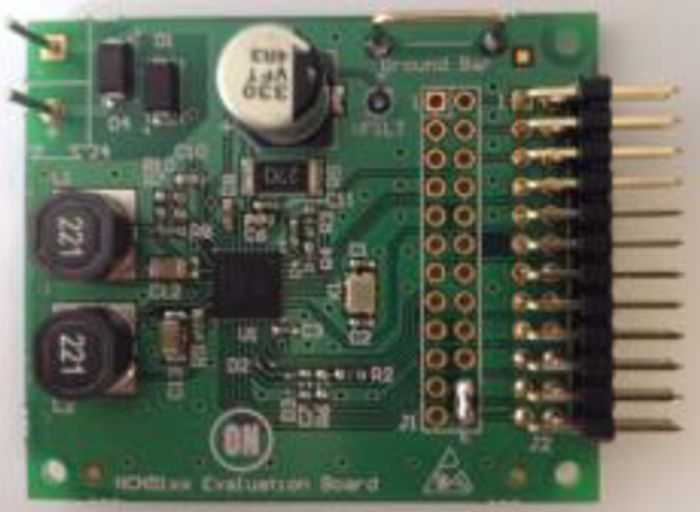

►展示板照片

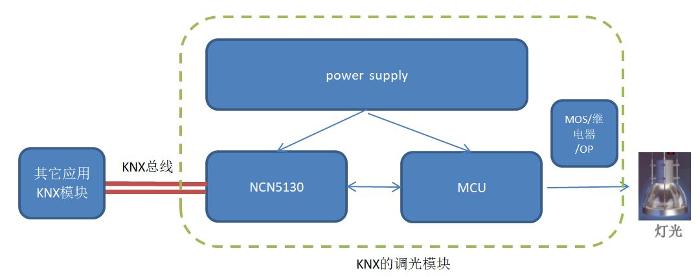

►方案方塊圖

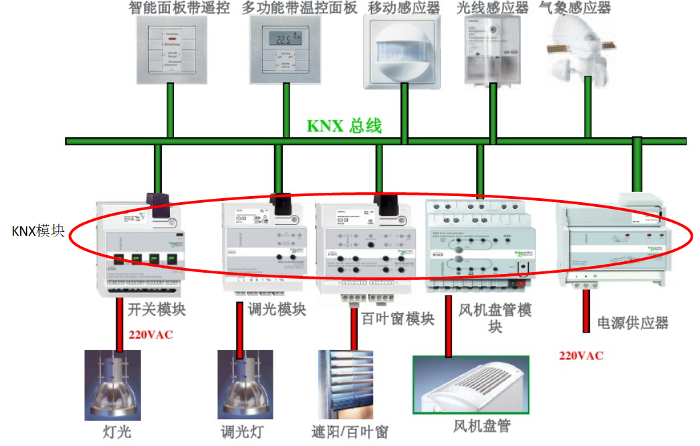

►方案方塊圖2

►核心技術優勢

1. 輕鬆掌控樓宇功能,實現多種控制 2. 燈光控制,包括開關及調光 3. 窗簾開合或升降,百葉窗的升降和調角 4. 插座,熱水器及各種家電的控制控調(HVAC)系統控制 5. 家庭安防系統光線感應控制 6. 定時控制

►方案規格

• 9600 baud KNX Communication Speed • Supervision of KNX Bus Voltage and Current • Supports Bus Current Consumption up to 40 mA • High Efficient DC−DC Converters ♦ 3.3 V Fixed ♦ 1.2 V to 21 V Selectable • Control and Monitoring of Power Regulators • Linear 20 V Regulator • Buffering of Sent Data Frames (Extended Frames Supported) • Selectable UART or SPI Interface to Host Controller • Selectable UART and SPI baud Rate to Host Controller • Optional CRC on UART to the Host • Optional Received Frame−end with MARKER Service • Optional Direct Analog Signaling to Host • Operates with Industry Standard Low Cost 16 MHz Quartz • Generates Clock of 8 or 16 MHz for External Devices • Auto Acknowledge (optional) • Auto Polling (optional) • Temperature Monitoring • Extended Operating Temperature Range −40°C to +105°C • These Devices are Pb−Free and are RoHS Compliant
