基於Semtech SX1276+SX1301的Lora 城市級智慧停車

智慧停車背景。伴隨城市機動車保有量的迅猛增長，“停車難”已日益成為制約城市經濟與社會發展的“瓶頸”。與此同時，有很多地區沒有能停車的正規車位，只能在路邊隨意停靠。帶來的直接問題就是影響大家的日常出行，例如車主亂停車，未停入規劃車位內、規劃停車位利用率低、入場取卡和出場讀卡收費造成出入口堵、車主找車空位時間長等各種問題。城市停車管理中還面臨法律法規不健全、管理體制不順、執法不到位、停車違法處罰類型單一、停車管理資訊化水準較低等管理困境。考驗著政府管理能力和管理智慧。

智慧停車簡介

唯傳智慧停車採取的是LORA無線地磁車輛檢測器，是國內首款支援LoRaWAN標準的地磁產品，採用了先進的磁感測器和信號檢測演算法，能動態跟蹤環境磁場參數變化，準確判別車位元狀態資訊，並且通過LoRa網路上傳系統雲平臺，可實現車位停車檢測、停車時間統計等功能，並進行智慧化操作。

唯傳智慧停車具有傳輸距離遠、功耗低、產品穩定、車輛檢測準確率高。同時具備無需佈線、安裝簡單、維護時間間隔長、成本低等優勢。智慧停車運用大資料技術對車位元資訊進行統計分析，結合手機APP用戶端，為車主提供方便的尋找車位、手機繳費等服務，可解決停車難、收費難、規劃難的問題，使得車位利用率得到提高，提升運營商的管理運營效率及智慧城市交通管理效率。

方案優勢_工作原理

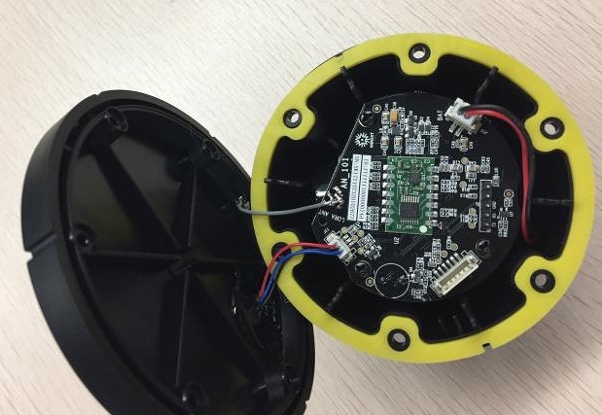

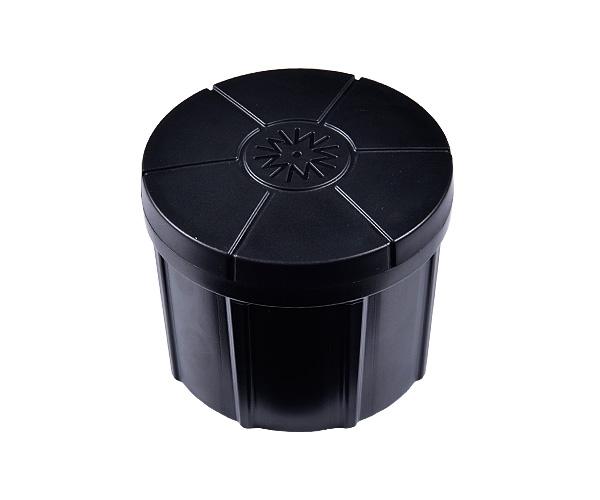

在沒有機動車的情況下，地球磁場處於相對穩定的狀態。當機動車輛經過時會引起地球磁場的變化。地磁通過對地球磁場變化的分析來檢測機動車輛是否停入或駛離車位。AN-101D地磁安裝於地表，由自帶的電池供電，地磁檢測到的車位元狀態資訊通過地磁內置的LoRa模組以LoRa無線網路發送至LoRa閘道，並由LoRa閘道將車位元狀態資訊經乙太網或4G網路傳輸至雲平臺。AN-101D地磁，使用國際先進 AMR 磁場技術，能精准的檢測車位元狀態，直接輸出車位元車輛“有/無”判定的數位信號。

系統組成

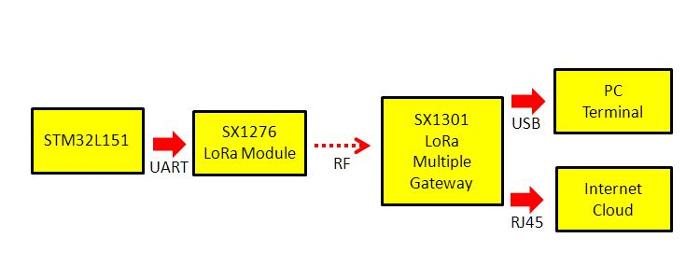

 整個停車檢測系統由AN-101D地磁、LoRa閘道、雲平臺及應用管理平臺組成。
1. AN-101D地磁:  地磁單元通過自我調整地磁檢測演算法，根據車位元根據車位元環境磁場參數變化，並據此準確判別車位是否有車停留，並且通過LoRa網路上傳閘道。

2. LoRa閘道: 閘道與地磁單元通過LoRa通信技術相連，接收地磁單元傳輸的資料，通過乙太網或無線蜂窩式移動網方式連接到網際網路與雲平臺進行資料資料傳輸。1個閘道可連接1000個以上地磁單元，與地磁單元的通訊距離可以達到500米以上。

3. 雲平臺:  雲平臺通過接收閘道傳輸的車位元資料資訊，並將資料資訊傳送到後端路側停車管理系統平臺。雲平臺還提供歷史事件資料記錄、資料加解密、資料包糾錯、資料備份存儲服務。雲平臺，採用分散式。使用者在任何地區使用都可以滿足服務要求。提供API和 BAAS平臺資料服務，方便使用者的應用開發。根據使用者需求，使用者也可以自行搭建本機伺服器，實現資料存儲的需要，開放資料通道及SDK包服務。

4. 應用管理平臺:  應用管理平臺接收雲平臺回饋的車位元狀態資料進行展示，包括收集車位元作用狀態、記錄車位元使用時間，車位元的收費情況等管理，系統平臺可統一對資料進行分析，將這些資料轉化為有用的資訊，提高企業的管理效率。

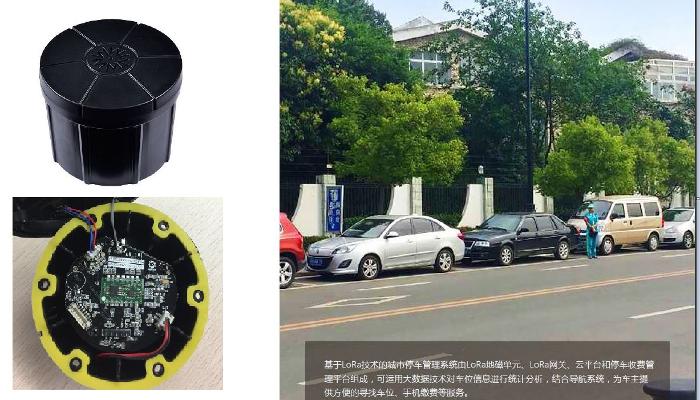

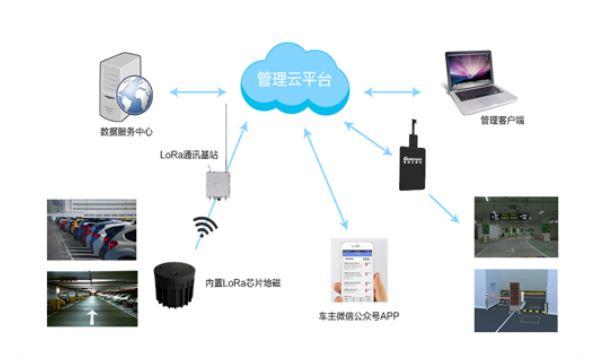

每個車位佈置一個電池供電的AN-101D地磁終端，終端採用LoRa通訊協定進行通訊，可檢測車位元是否停有車輛，地磁終端擁有唯一設備ID，由於其採用低功耗設計，使用壽命可長達3-5年，且無需佈線。當地磁終端檢測到車位元停有車輛時，其內嵌的LoRa模組向其範圍內的任意LoRa閘道發送車位元狀態變化的資料資訊。LoRa閘道接收到資料資訊後通過3G/4G或乙太網方式將資料上傳至雲平臺。

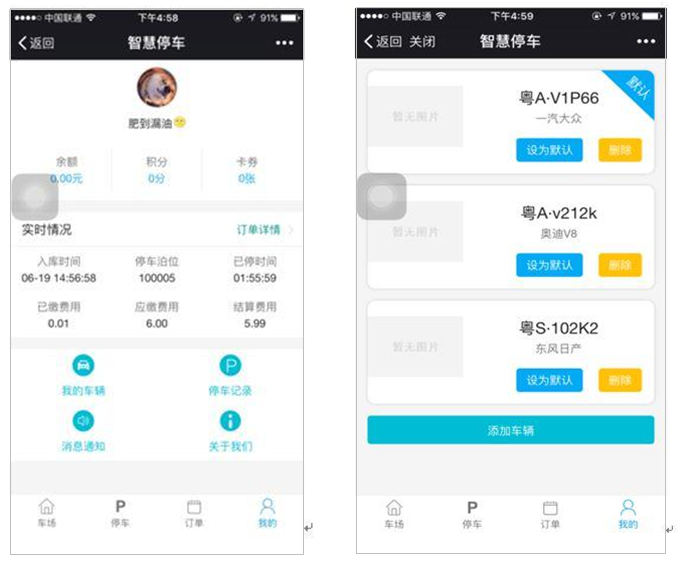

KitLink雲平臺，將LoRa閘道上發的資料進行解析、計算與分析並與協力廠商應用平臺通過MQTT訂閱資料進行交互。協力廠商監控管理平臺如：市政停車場管理系統，停車計費平臺等。停車管理系統匯總區域內所有的停車資源，進行整合、統計、分析，形成全面、準確、多樣化的行業管理資訊，便於管理者及時掌握整個城市的停車動態，規範停車收費管理，提高車位的利用率和經濟效益，為提升停車管理的動態化、科學化和精細化水準提供支援。管理員可隨時通過PC用戶端或手機APP查看各停車場車位元情況。用戶可通過手機APP查看目的地車位元空閒情況，並通過導航系統方便快捷的找到停車位。解決停車難、難停車的問題。
